項 目 簡 介
項 目 名 稱 皮帶無人值守智能監測系統
主要完成單位 西山煤電（集團）有限公司屯蘭選煤廠
簡 介
一、立項背景
屯蘭選煤廠708矸石外運皮帶主要用于矸石運輸。一旦該皮帶發生嚴重故障將直接影響礦廠正常生產，造成巨大經濟損失。盡管皮帶機具有跑偏、堆煤與打滑等常規保護裝置，能在一定程度上保護皮帶運行在可控范圍內，但存在傳感器老化嚴重、故障檢測方式傳統與精確性較差等缺點。皮帶托輥為易損設備，上托輥是1.2米一組，下托輥是6米一組，托輥數量龐大且故障表象具有間歇性特征，當前崗位工人主要依靠人耳聽聲音與肉眼觀測兩種方式判別托輥損壞程度。同時，由于缺乏輸送帶帶面檢測裝置，輸送帶故障情況僅靠人工在機頭或機尾觀測。因此，當前選煤廠帶式輸送機設備設施故障監測存在維護難度高、診斷模式傳統、巡檢工人勞動強度大、人為因素影響大等問題。同時，由于人工檢測非在線實時檢測，往往存在較大滯后性且容易造成漏檢現象，造成較為嚴重的經濟損失。
二、項目研究主要內容
本項目重點利用人工智能機器視覺技術和聲波信號智能分析技術對帶式輸送機輸送帶跑偏、撕裂故障以及托輥磨損狀態進行檢測，同時開發移動終端APP軟件，實現遠程移動可視化監測。各關鍵技術分析如下：
（一）聲波檢測和分析技術的皮帶托輥磨損程度監測
在皮帶支架側面安裝聲波檢測傳感器，每隔10米安裝一個，一共64個。每個聲波傳感器檢測前后5米距離托輥聲波信號，通過光纖輸送至服務器進行信號分析，最終實現故障檢測和定位。
本托輥故障診斷系統主要實現目標包括以下四個方面：1、故障分級檢驗；2、嚴重故障識別1) 基于音頻信號所含信息識別出鎖死托輥，2) 采用機器學習技術（深度學習）進行斷裂識別；3、基于音頻故障定位。具體技術路線如下圖所示：
托輥監測技術路線框圖
（二）機器視覺技術的輸送帶跑偏和撕裂故障監測
1、對輸送帶撕裂故障診斷采用機器視覺中的區域分割，提取皮帶撕裂輪廓，對輪廓區域進行數學分析，對區域面積采用逐級切割和累計的方法對皮帶撕裂的面積進行計算。通過對皮帶正常和皮帶撕裂信息進行分析和建模，結合實驗分析和現場工人的工作經驗確定皮帶撕裂面積的報警閾值。當皮帶撕裂面積超出所確定閾值，智能監測系統將故障信息傳送到上位機界面并發出語音報警提示。通過監控，對視頻圖像進行查看并確認皮帶是否發生嚴重撕裂、是否需要對皮帶進行及時維修，避免發生二次故障傷害。其原理圖如下：
皮帶撕裂原理分析圖
2、通過圖像處理方法對皮帶是否跑偏進行故障診斷。皮帶跑偏智能檢測系統采用圖像處理中霍夫變換算法。通過確定安裝相機位置建立坐標系，由霍夫變換的算法檢測皮帶兩邊緣直線，由相機采集的圖像信息進行分析，建立系統模型并確定皮帶正常運行閾值，當皮帶運行時偏離所確定的閾值，根據所確定閾值再進行實驗分析，對皮帶跑偏故障進行分級，系統將故障信息和等級顯示在上位機界面。其技術路線圖如下：

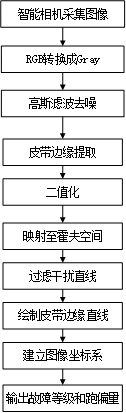

皮帶跑偏技術路線圖
（三）Android手持智能終端的遠程移動監測
將皮帶輸送機運行狀態自動推送至移動終端APP中，在有故障情況下，通過顏色與聲音等方式提醒相關人員及時進行處理。其流程圖如下：
APP開發流程圖
三、社會經濟效益
（一）通過項目實施，原崗位由8人守崗可減少至4人巡崗，按照目前該崗位系數核算，年節省崗位工資約：4700元/月*12月*4=22.56萬元，降低檢修人員勞動強度同時也達到減員提效目的，為轉崗分流政策的實施開辟新途徑。
（二）通過項目實施，可及時定位問題托輥，使維檢工有針對性的進行托輥維護，延長托輥的使用壽命，有效減少更換托輥的材料費用。
（三）708皮帶全長1400米，項目實施前，皮帶撕裂導致停車維護時間12小時，按1小時生產產品450噸、每噸770元計算，造成經濟損失約12*450*770=416萬元；項目實施后，維檢人員可及時對皮帶撕裂進行實時監測及維護，如需維修，停車時間可降至3小時，避免因撕裂口徑大、維修時間長導致重大生產事故，造成巨大經濟損失。
