項目名稱:焦爐煤氣脫硫酸性氣體處理及回用技術
申報單位: 山西焦化集團有限公司
主要完成人：衛正義 張增旭 張保華 范晉豫 馮志民 劉國玉
主要完成單位:山西焦化股份有限公司
所屬國民經濟行業:C類型
任務來源:自選
項目起止時間:2007年10月-2009年9月
項目簡介:采用兩級克勞斯酸氣處理裝置處理我公司150萬噸/年焦化項目二期工程煤氣凈化系統產生的酸汽，生產高純度（99.9%）工業硫磺。同時將該新建酸氣處理裝置的硫尾氣與原有的第一套煤氣凈化系統酸氣處理裝置的硫尾氣混合后，采用加氫技術進行處理，處理后的硫尾氣經冷卻后回送初冷器前，消除了酸尾氣放散進入大氣造成的環境污染，年經濟效益為78萬元，且社會效益顯著
立項背景、科技內容、特點及應用推廣情況：
我公司150萬噸/年焦化項目二期工程煤氣凈化系統（焦化二廠三回收車間）脫硫裝置已全面試生產。為處理其脫硫產生的560Nm3/h含61%（V）H2S的酸汽，公司相關技術人員在對現有酸汽處理設施進行了充分調研和核算，決定采用兩級克勞斯酸氣處理裝置處理我公司150萬噸/年焦化項目二期工程煤氣凈化系統產生的酸汽，生產高純度（99.9%）工業硫磺。同時將該新建酸氣處理裝置的硫尾氣與原有的第一套煤氣凈化系統酸氣處理裝置的硫尾氣混合后，采用加氫技術進行處理，處理后的硫尾氣經冷卻后回送焦爐煤氣系統。做到無外排，無污染。在生產過程中采用廢熱鍋爐，產生低壓蒸氣，有效的回收了過程廢熱，做到節能減排。產品質量符合《工業硫磺》（GB2449-2006）優等品標準。

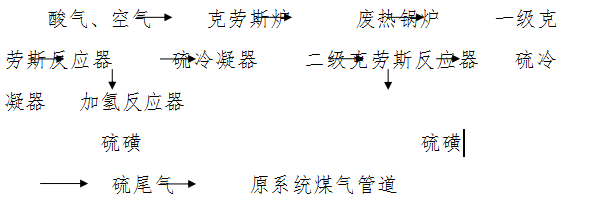

工藝流程：
特點：①引入酸尾氣加氫處理新技術；②采用廢熱鍋爐回收廢熱，產生低壓蒸氣外送管網；③綜合治理原有環保問題，酸尾氣不外排，做到節能減排；④煤氣、空氣供應、硫產品貯存包裝等利用原有設備、公用設施及資源，減少了投資；⑤硫磺回收率高，可達95%以上。
應用推廣情況：為我省焦化行業首次引入及應用。
保密要點：焦爐煤氣脫硫酸性氣體處理及回用技術
發現、發明及創新點：（1）采用兩級克勞斯硫回收技術，生產高純度（99.9%）工業硫磺，硫磺回收率可達95%，尾氣中硫化氫濃度約為0.93%、二氧化硫濃度 0.47%左右。
（2）采用加氫技術進行處理，處理后的硫尾氣經冷卻后回送初冷器前，消除了酸尾氣放散進入大氣造成的環境污染。
應用情況：
裝置自投用以來經濟、穩定運行，未出現大的、技術上的、原則性失誤，實現了最初的設計思想，做到了原一系統尾氣治理與新建裝置尾氣處理，副產品硫磺質量穩定且純度高（硫含量99.9%），硫回收率達95%以上。
經濟效益：新建克勞斯硫回收系統硫磺實際產量約為100噸/月， 按1000元/噸計算，年收入為120萬元，扣除運行費用42萬元，年經濟效益為78萬元。
社會效益：由于新建系統硫尾氣與一系統硫尾氣混合后一并加氫處理，處理后的硫尾氣冷卻后利用原管道回一回收初冷器前吸煤氣管道，沒有增加新的尾氣排放，同時解決了一回收尾氣排造成的環境污染與設備腐蝕，社會效益非常顯著。
