1、礦井概況
同忻煤礦位于大同煤田北東部,是同煤礦集團旗下第二個年產千萬噸級的現代化礦井。煤系地層為石炭系上統太原組和侏羅系大同組。同忻礦現開采為石炭系3-5#層,由于上覆侏羅系煤層11#,12#,14#,15#層均已采空,形成大面積的采空區,在水源補給下,形成大量采空區積水,對下伏開采C3-5#層造成嚴重影響。
2、理論基礎
鑒于電法勘探是目前國內地球物理勘探中最成熟的勘探技術,同時也是地球物理勘探中方法最多,應用面最廣,使用性最強的勘探手段。在煤礦防治水方面,由于煤礦水文地質的要求和煤礦強干擾環境及巖石導電性對含水的敏感性,在一定程度上極大提高了電法勘探應用。
2.1 原理
YTD400(A)礦井全方位探測儀采用采用目前國內地球物理勘探中最成熟的“電法勘探”手段,以巖石、礦石與含水地質體之間的導電性差異為物質基礎,通過在井下巷道周圍巖層中建立全空間穩定人工電場,測量電場的變化規律,求取巖層的視電阻率。結合全空間電場理論以及相應的資料解釋處理系統,達到掌握巷道周圍巖石中引起電場變化的水文地質構造情況。
電法探測原理圖
2.2 用途
巷道掘進頭和側幫前方導水構造的探測;巷道頂、底板富水區域探測;回采工作面內含水地質異常體的探測

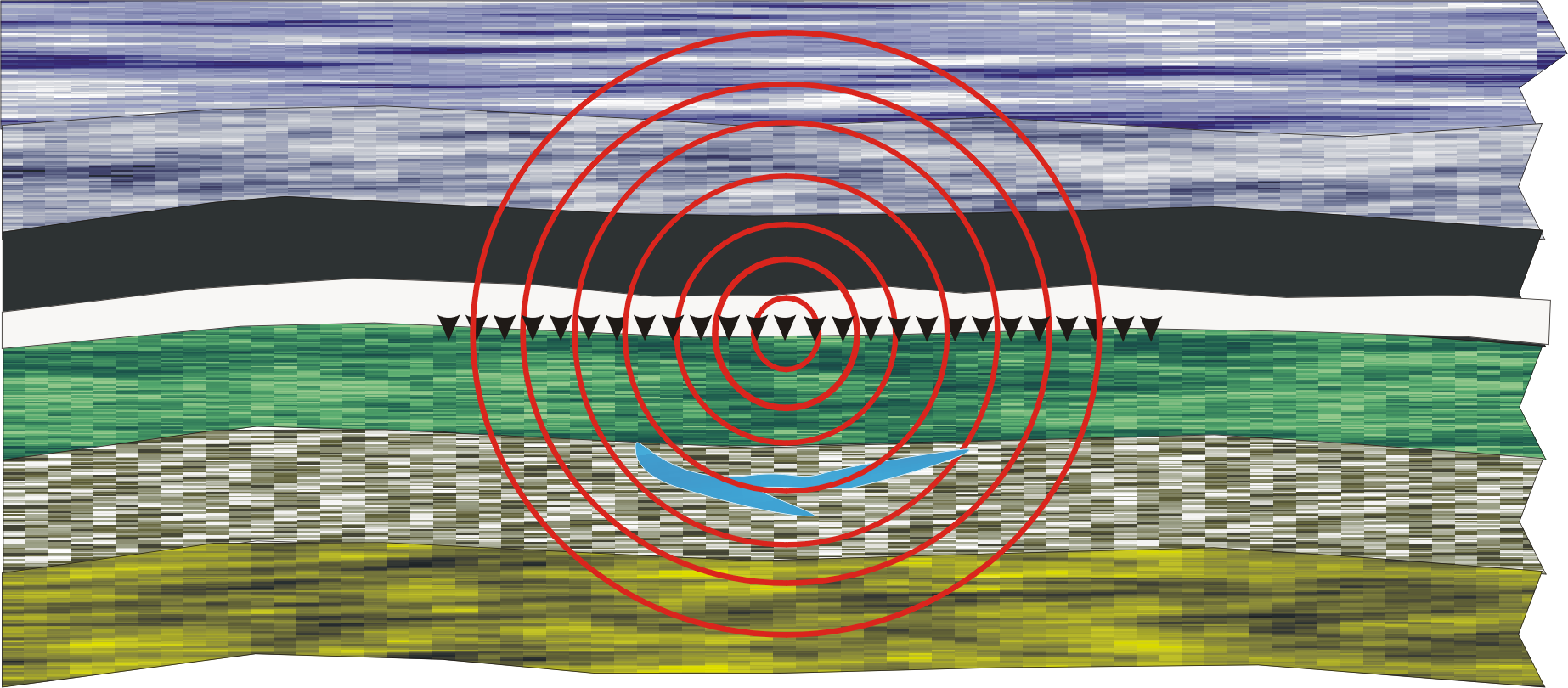

全方位探測示意圖
3、應用情況
經多次驗證,YTD400(A)全方位探測儀探測精度較高,探測結果與實際揭露情況相符。
YTD400(A)礦井全方位探測儀探測距離大、抗干擾性強、對低阻體更加敏感、準確度較高,是礦井探測水體及含水構造的有效方法。
可以預見,這種方法在探測煤礦井下巷道及工作面內水體及含水導水構造中將發揮重要作用,具有較廣闊的應用前景。表-1、表-2為YTD400(A)全方位探測在同忻礦井下巷道使用的實例。

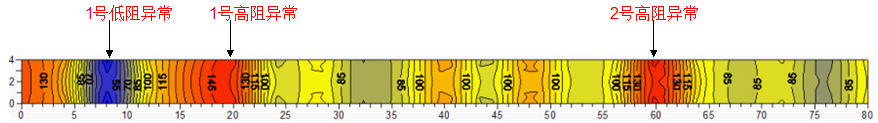

表-1 二盤區回風巷1406米探測成果表
日期 |
2011年06月16日 |
施工地點 |
二盤區回風巷 |
測點位置 |
1406m |
施工人員 |
楊耀霞、李玉兵 |
探測成果圖 |
|
||||||
結論 |
1、本次探測超前距離為80米,最低值為40,最高值為155。 2、探測范圍內發現1處低阻異常和2處高阻異常 經驗證:通過施工鉆孔,施工6.5m,發現有水,并對其釋放,共放水1060m3,巷道掘進至60m處,發現有一落差為4.3m的斷層。 |

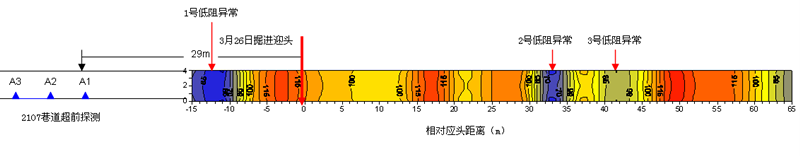

表-2 2107巷1540米超前探測成果圖
日期 |
2011年03月26日 |
施工地點 |
2107巷道 |
測點位置 |
1540米處 |
施工人員 |
楊耀霞、李玉兵 |
探測成果圖 |
|
||||||
結論 |
1、2107巷道超前探測控制距離94米,實測距離65米。 2、在迎頭后方發現1處低阻異常;迎頭后方發現2處低阻異常。 經驗證:巷道掘進至前方32米,巷道頂板施工錨索時,錨索孔有淋水。 |
4、結論
YTD400(A)全方位探測儀成本低,一臺全方位探測儀的功能相當于一臺直流電法儀和一臺瑞利波探測儀或者一臺瞬變電磁儀和一臺瑞利波探測儀的作用;數據采集速度快,只需五小時,即可完成對掘進巷道迎頭前方或側幫及頂?shù)装?00米的探測,同時不受井下復雜環境影響,抗干擾性強、對低阻體更加敏感、準確度較高,解譯方便,效率高;提高了地質及水文地質預測預報的準確度,避免了透水事故的發生;為合理設計巷道,展布采面提供依據,確保了巷道掘進和工作面回采的安全,是礦井探測水體及含水構造的有效方法。
作者簡介:楊耀霞,男,山西大同人,本科,太原理工大學,同煤國電同忻煤礦有限公司地測部技術主管
