1 地質及生產技術條件
東四采區主采煤層為山西組7、9煤(合層部分)，煤層厚度為4.0~6.4m，平均5.4m。煤層傾角3~9°，平均5°。煤的堅固性系數f值為2~3。煤層結構較簡單，直接頂以深灰色粉砂巖為主，厚7.43~8.16m，f值為4~6;深灰色、老頂為堅硬的粉、細砂巖互層，厚9.69~17.01m， f值為6~8；煤層直接底為深灰色粉砂巖，厚1.75~2.86m， f值為4~6。開采深度735m。
采用綜采放頂煤工藝單一工作面開采，為避免回采與巷道掘進相互影響，其首采工作面布置在采區中部，之后采用跳采方法輪回在首采工作面兩側布置工作面生產。工作面兩巷沿煤層底板布置，頂板和兩幫均為煤，屬于典型的全煤巷道。出于隔離防火和避開鄰區側支承壓力峰值區的雙重考慮，其沿空巷道所留設的煤柱寬度為5m。沿空巷道（一般作軌道巷）凈斷面寬×高為4.2×2.6(m)。巷道施工以綜掘?yàn)橹鳎厥獾囟屋o以炮掘。
-
錨桿支護設計
2.1 巷道維護影響因素分析
東四采區煤的硬度較高，傾角小，賦存穩定，自穩能力較好，地質構造簡單。這些自然條件對沿煤層底板布置的全煤實體巷道
采用錨桿支護較為有利。采區首采工作面7401工作面兩巷的錨桿支護就是成功的一例。巷道在整個服務期內圍巖穩定，不需維修，滿足了工作面生產的需要。但是，對于留窄煤柱沿空布置的全煤巷道，巷道維護存在著較多不利因素:
（1）留窄煤柱沿空掘巷雖然可以使巷道避開鄰區側支承壓力峰值區，但巷道仍處于壓力破壞區之內，其圍巖(煤體)的完整性會受到影響，自穩能力會有較大幅度下降。
（2）巷道沿煤層底板掘進，巷道寬度達4.2m，頂部所留煤層厚度為2.0~3.6m，該厚度與常規的錨桿直接作用范圍相近（錨桿長度一般不超過2500mm）。所以厚頂煤處于離層變形的最敏感范圍之內；在較大的圍巖應力作用下，大跨度頂煤容易沿層面發生離層破壞，造成安全隱患或支護失效。
（3）該區礦井主采區生產接續較為緊張，且綜放工作面開采厚度大，采空區動壓影響時間長，巷道掘進有時會在相鄰工作面殘余動壓影響范圍內進行，甚至?xí)霈F(xiàn)與相鄰工作面回采相迎的情況。因而，在動壓影響下保持圍巖的穩定性是維護巷道、保證安全的一大關鍵。
（4）巷道沿空側小煤柱整體破壞和劇烈變形以及由此而引起的應力轉移，對巷道頂部和實體側巷幫造成破壞，是沿空巷道在其服務期內、特別是在受疊加支承壓力影響的工作面超前范圍內可能發生的現象。它將導致巷道維護空間的急劇縮小，甚至煤柱坍塌，頂板垮冒。因此，保持煤柱在大變形下的整體穩定性也是巷道維護的關鍵所在。
2.2 巷道斷面和支護參數設計
東四采區沿空巷道支護設計的理論依據主要是錨桿支護的組合梁理論和懸吊理論，是在采區全煤實體巷道錨桿支護設計的基礎上進行優化而逐步完成的，其設計過程采用了動態信息法。針對巷道的維護特點，經過地質力學評估、初始設計、數值模擬計算分析，又經施工監測、信息反饋和多次修正，確定了巷道的錨桿支護設計和參數（見圖1）。

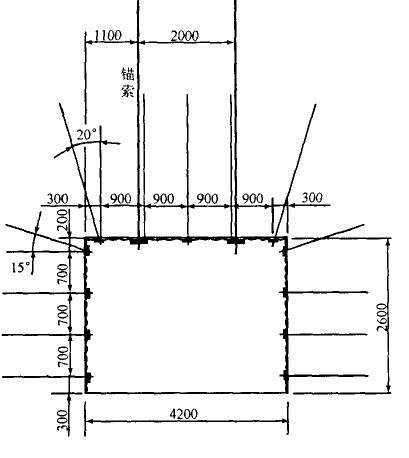

圖1 沿空巷道支護斷面示意圖
巷道設計寬4.2m、高2.6m，斷面積10.92m2?？紤]到鄰區殘余動壓的影響以及在巷道服務期內小煤柱的破壞變形（以兩幫發生位移為主），巷道設計寬度、高度分別預留了1400mm和400mm的允變量。
支護采用錨、梁、網+錨索聯合支護。與全煤實體巷道的錨桿支護相比，其頂部增加了一組（2根）錨索，兩幫加大了錨桿的支護密度，錨桿間距由1000mm縮至700mm。錨桿為左旋無縱筋螺紋鋼等強錨桿。頂板錨桿直徑20mm、長2500mm，兩幫錨桿直徑18mm、長1800mm。錨桿間距分別為900mm和700mm，排距均為800mm。錨桿用1卷CKZ2370型樹脂錨固劑卷端頭錨固，錨固長度700mm。
金屬網為直徑4mm鐵絲編織的菱形網，網目50×50 (mm)，或直徑4mm鋼絲熱壓接而成的經緯網（用于幫部）。頂部和幫部均采用直徑12mm鋼筋焊制而成的鋼筋梯子梁。金屬網、梯子梁的規格與巷道寬
度和高度相匹配。錨索用直徑15.24mm預應力鋼絞線錨索，長度5.2m，錨固長度1.6m，每根錨索使用2卷Z2380型樹脂錨固劑卷。錨索沿巷道掘進方向每隔2.4m（3排錨桿）布置一組，每組2根，分別布置在距巷幫1.1m處，間距為2.0m。在遇見斷層以及跨度較大巷道三、四角門等地段，適當減小錨索排距。
3 施工工藝特點
針對全煤沿空巷道維護的不利因素，東四采區沿空巷道聯合支護的施工主要采取了縮小循環進尺的控制措施。其循環進尺由全煤實體巷道的1.6m縮至0.8m。為及時支護頂板，減小迎頭空頂距離和縮短空頂時間，每掘進一排錨桿的排距即進行支護，使頂部支護緊跟迎頭。其他施工工藝和施工方法與全煤實體巷道大致相同。
4 支護效果
如前所述，東四采區全煤沿空掘巷總長度目前已超過7000m。在這些巷道中，支護的效果不盡相同。按照受采動影響程度的不同，沿空掘巷可分為三種情況:
①在實體煤中掘進，但經受相鄰工作面全過程采動影響；
②沿不穩定的采空區掘進，經受相鄰近工作面的采動影響；
③在穩定的采空區邊緣沿空掘進。
東四采區7405軌道巷的掘進經歷了上述三種情況的全過程，下面以該巷道為典型實例來說明。
7405工作面是東四采區的第二個工作面，與采區首采工作面7401工作面相鄰。因采區生產接續需要，在7401工作面回采結束前即進行7405軌道巷的施工。因此， 7405軌道巷在掘進過程中出現了與7401工作面回采相迎的情況，其平面布置關系參見圖2。

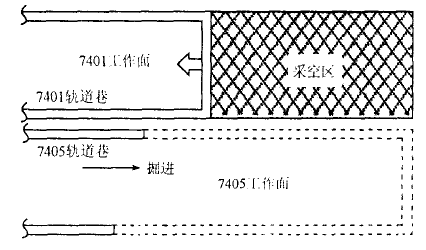

圖2 7405、7401工作面平面布置圖
巷道掘進過程中所進行的現場勘察和數據實測表明， 7405軌道巷在動壓影響段與壓力穩定段的狀況差別極大。
（1）動壓影響段
迎回采工作面動壓沿空掘巷段即動壓影響段約500m長，圍巖變形經歷了五個階段：
①回采工作面超前70m以外，巷道圍巖穩定，累計變形量?jī)H幾十mm。
②超前30~70m范圍，巷道煤柱一幫從底角開始破壞，煤柱顯現變形。
③回采工作面附近，巷道變形相對平穩，側向支撐壓力降低。
④回采工作面推過后30~50m的范圍巷道顯現第二次劇烈變形。底板臌起，護幫鋼帶嚴重?cái)嗔眩瑑蓭鸵平繛?/span>350 ~450mm，頂?shù)装逡平繛?/span>260~370mm。經歷此階段影響，巷道圍巖移近速率明顯降低，平均降低60%以上。
⑤距回采工作面后方100m以外時，巷道圍巖移近速率又一次急增，煤柱發生嚴重塑性變形，局部出現坍塌。煤體向巷道內涌出，頂板明顯下沉，中部下沉量達1720mm，兩幫移近量為1410mm。在動壓影響段，由于采用了高性能預拉力錨桿、鋼帶和金屬網支護加固頂板煤層和幫角，雙錨索強化頂板以及高預拉力錨索桁架支護，強化了圍巖的抗變形能力和整體穩定性，所以巷道雖已發生較大的變形，但支
護結構的整體性仍得到維持，經局部清挖底板后基本滿足了使用要求。
（2）壓力穩定段
7405軌道巷進入距回采工作面后方200m以外，煤層采掘間隔時間70天以上之后，巷道圍巖移近量和移近速率都較小，回采前累計移近量在300~400mm以內。
留窄煤柱沿空掘進的巷道同在實體煤中掘進的巷道相比，圍巖條件有較大不同。主要表現為圍巖的完整性和自穩能力顯著下降，由此可能引起頂煤離層、垮冒以及窄煤柱坍塌，因而需采取一定的支護措施。
東四采區沿空掘巷的實踐表明，在穩定采空區沿空掘巷，通過增加頂部錨索、加大兩幫錨桿的支護密度和施工時采取縮小循環進尺等措施，巷道圍巖的變形能夠得到有效控制，巷道不經維修即能滿足回采需要。而在動壓影響帶沿空掘巷，則需采取一些特殊支護措施來控制因頂煤離層、煤柱失穩以及采動附加變形所帶來的危害，才能保證安全?？梢姡笠环N情況不僅使支護成本大幅度上升，而且也給巷道施工以及日后的維護造成很大難度，因此在協調采掘關系時應盡可能避免。
綜放巷道錨網支護分析
—韓煥勝
摘 要：介紹采用留窄煤柱沿空掘巷技術開采的綜采放頂煤開采全煤巷道沿空掘巷時的支護實踐，并對巷道維護的影響因素和支護效果進行了分析。
關鍵詞：全煤巷道；沿空掘巷；錨桿支護；支護效果
