1 引言
大同煤田是侏羅紀和石炭二疊紀煤系均賦存的雙系煤田。長期以來，大同煤礦集團公司所屬煤礦以及礦區內各小煤礦所開采的煤層均屬侏羅紀煤層。目前，大同礦區侏羅紀可采煤層絕大部分已被開采，礦井開采陸續向深部石炭二疊紀煤系轉移。
立井是礦山地下工程與地面聯絡的咽喉要道，是礦山建設的首建重大工程，所以立井井筒的穩定性是安全生產的前提，立井井筒工程是礦井建設的關鍵工程。由于礦區內遍布著不同規模、不同形態的采空區，加之區內地形條件復雜，可供布置石炭二疊紀煤層開發所需井筒的位置十分有限，因此，井筒穿越采空區實屬難免。
同忻礦北一回風立井井筒凈直徑為φ6.0m，垂深380m，井筒位置存在8#煤層和11#煤層采空區，8#煤層平均煤厚1.5m，垂深為98.5m；11#煤層平均煤厚6.64m，垂深為148m。該區侏羅系巖性以中砂巖、粗砂巖為主，二疊系以灰白色砂巖、砂質泥巖組成石炭系巖性以粗、細碎屑巖為主。
2 采空區探測
采空區探測主要分為遙感、物探、鉆探以及綜合法等方法。大同礦區井筒延伸宜采用的采空區探測方法為混合探測法，即：根據區域開采歷史記錄的詳細調查，結合所掌握的地質資料推算，擬布置井筒區域的采空區分布概況，采用超前鉆探的方法對采空區狀況進行精確探測。
超前探測按方案1與方案2進行，探眼深度均不小于4m。方案1探眼外斜向下，4個邊孔可緊貼井壁；方案2探眼垂直向下，4個邊孔距離井壁150mm。超前探測鉆眼布置如圖1a和圖1b所示（其中1#點按90度垂直向下布置）。

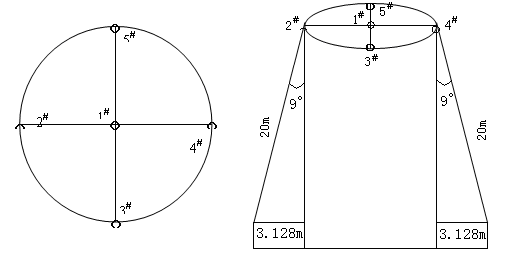

圖1a 井筒超前探測采空區鉆眼布置方案1

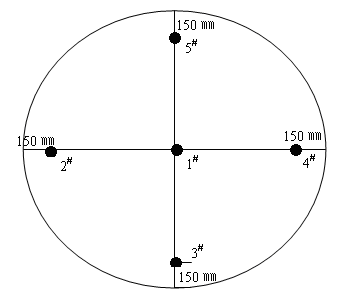

圖1b 井筒超前探測采空區鉆眼布置方案2
鉆機的固定方法：在鉆架的四個底角分別用兩根樹脂錨桿固定，每穩一次鉆，需用8根樹脂錨桿，每打一個探眼需穩一次鉆，共用樹脂錨桿64根，每根錨桿帶一根樹脂。錨桿規格：φ18×1700㎜，樹脂規格：φ35×350㎜。
3 采空區處理
3.1采空區巖層移動破壞對井筒穩定性的影響
采空區對井筒圍巖應力及變形分布的影響十分復雜，這種影響的劇烈程度，與采空區特征、巖層力學性質特征及其分布特征等因素有關。
本文根據同忻礦北一回風立井井筒的圍巖地質條件，對采空區與井筒穩定性的相關性進行了模擬分析。其結果見圖2所示。
圖2中，UX表示距離采空區煤壁邊緣某處縱向各巖層的水平位移。如UX50表示實體煤中距離煤壁邊緣50m處縱向各巖層的水平位移曲線。UX-50表示采空區中距離煤壁邊緣50m處縱向各巖層的水平位移曲線。

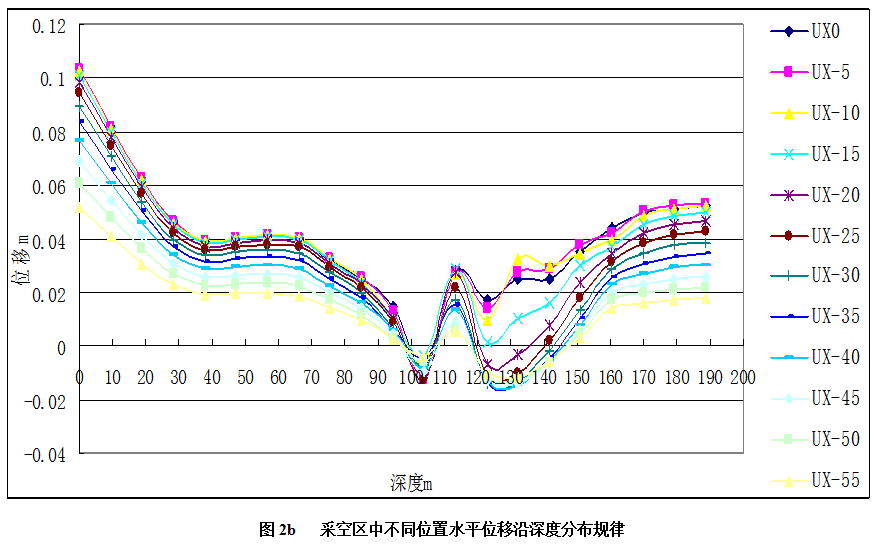

b—采空區中

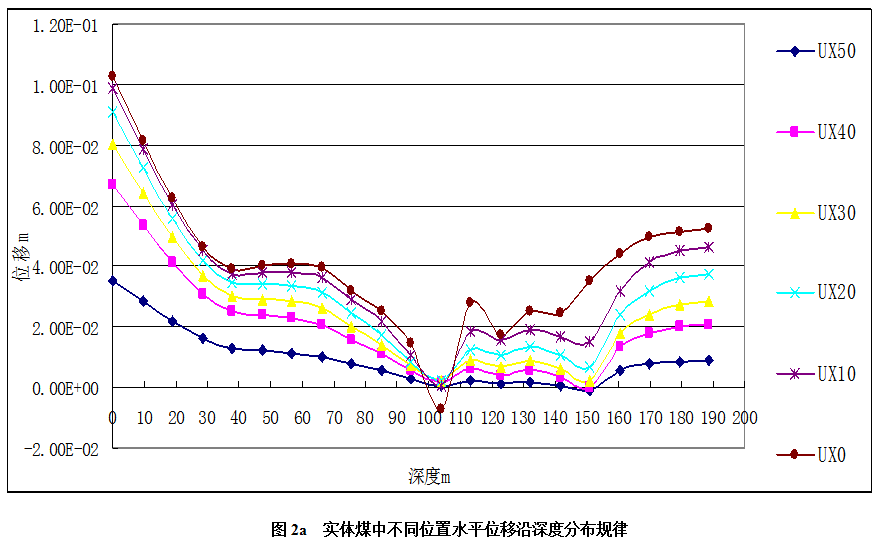

圖2 不同位置水平位移沿深度分布規律
分析表明，距離采空區邊界越近的區域，受采空區影響越劇烈。從圖2可以看出，實體煤中0-15m的范圍以及采空區中0-25m的范圍水平位移較大，是采空區影響最為劇烈的范圍。因此，井筒布置應盡量避開此區域。
3.2 采空區處理范圍的確定
理論上講，對采空區的處理范圍越大，越有利于井筒穩定性的保持，但同時帶來的工程量、工程費用會越大，所需工期也會越長。因此，確定采空區處理的合理范圍，是安全、高效、快速、合理地進行此項工作的前提。
為搞清采空區處理范圍不同時，對井筒穩定性影響的差異，本文結合同忻礦北一回風井的實際情況，運用Ansys軟件，建立了數值計算模型。
模擬空間為：水平寬度160m，其中實體煤部分80m，采空區部分80m；豎直高度150m（包含8#、11#煤層采空區）。其中8#采空區高1.5m，11#采空區高6m，11#采空區距離模型底面30m。
模型共劃分199211個單元，設置200586個節點。模型中井筒直徑為6.5m，井壁厚度為0.6m。井壁與圍巖粘結式接觸，井筒中心距離采空區邊界80m（遠離采空區邊界，無力學效應的不對稱性）。頂板巖層已發生垮落，但巖層移動尚未穩定。
邊界條件：模型底部邊界條件為鉛垂方向0位移約束，井筒內壁為自由邊界，其他各側面邊界條件為水平方向0位移約束；模型施加重力載荷，上邊界無約束、無載荷作用。
分別模擬了采空區充填0m、10m、15m、20m、25m、30m時井壁應力分布狀況，其結果如下圖3和圖4。

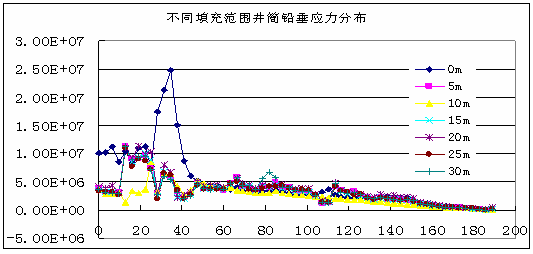

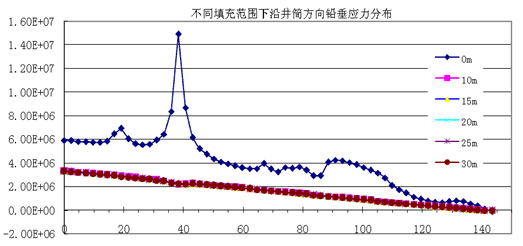

圖3a—縱向應力

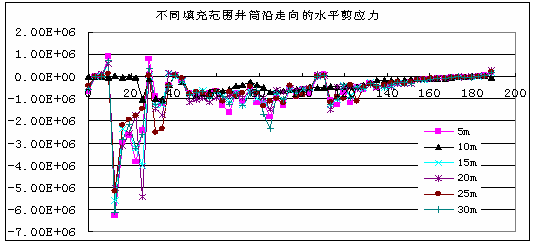

圖3b—剪應力
圖3 井壁應力與8#層采空區充填范圍的關系圖
圖4a—縱向應力

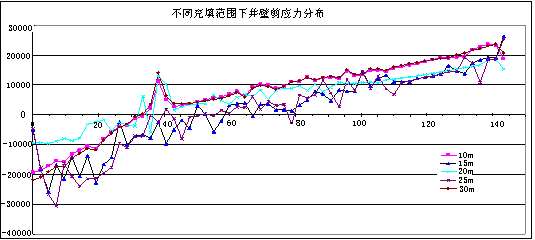

圖b—剪應力
圖4 井壁應力與11#層采空區充填范圍的關系圖
由圖3和圖4可知，采空區無充填時，井壁應力曲線與有充填時的曲線在采空區附近及距離地表30-60m的區間相分離相分離，采空區有明顯的縱向附加應力，最大縱向應力達25MPa，遠遠高于采空區處理后的8MPa。也就是說通過對采空區的適當處理可以消除這種縱向附加應力的影響。
采空區充填范圍在10m到30m不等時，井壁應力曲線基本重合。說明采空區充填范圍大于10m后，井壁應力分布差別不大，采空區對井壁應力分布的影響主要表現在采空區附近。
因此，井筒穿越的采空區應進行充填處理，充填范圍以15～25m為宜。
3.3采空區合理填充物力學特性的分析
不同力學性能的充填物對采空區井筒井壁穩定性的影響不同。為了掌握選擇合理的充填物，本文分別就彈性模量為5000MPa、10000MPa和15000MPa的三種充填材料處理采空區時井壁的應力分布狀況進行數值模擬分析。其結果如圖5所示。

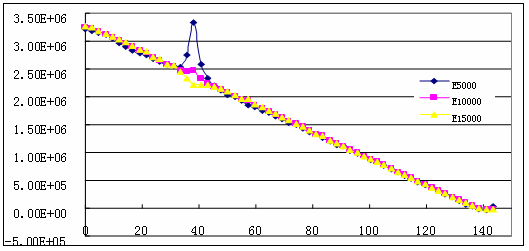

圖5a—縱向應力分布

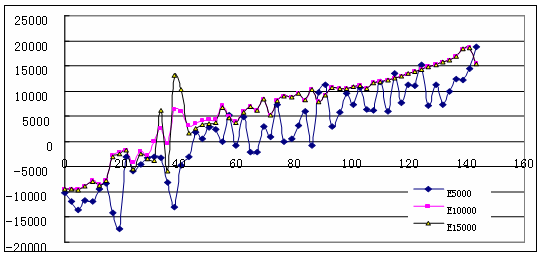

圖5b—剪應力分布
圖5 采空區充填物不同性能時井壁應力分布圖
通過模擬知，采空區充填物力學性能不同時，井壁縱向應變、縱向應力、剪應變以及剪應力的分布曲線也不同。
1）采空區充填物的彈性模量為5000MPa時，井壁縱向應力曲線在采空區附近區域有明顯縱向附加應力現象，變化幅度近1.0MPa；
2）采空區充填物的彈性模量為10000MPa～15000MPa時，井壁縱向應力變曲線變化平穩，采空區附近區域無明顯縱向附加應力現象。
3）采空區充填物的彈性模量為5000MPa時，井壁縱剪力曲線在采空區附近區比采空區充填物的彈性模量為10000MPa～15000MPa時稍大，差值約0.1MPa。
因此，采空區充填物的力學性質應與采空區頂、底板巖層力學性質接近，通常以單軸抗壓強度30MPa，彈性模量15000MPa為宜。
4 井筒過穿采空區施工技術措施
1）掘至距煤層10m時，布置常規超前探眼進行探測，并遵循長探短掘的原則；若掘到距煤層5m處時超前探測仍沒有發現異常情況，則需再增加8個緊貼井壁外斜45°的向下鉆孔進行探測。
2）鉆孔探見采空區后就停止鉆進，測量溫度、CO、CH4等，在氣體等不超標的情況下，施工下一個鉆孔，打完一排孔后，并開始注漿。
3）探測鉆孔直徑為φ155mm，數量及長度視情形而定，鉆孔的數量和長度不但要探清采空區范圍，而且要滿足采空區處理范圍的充填注漿要求，長度一般不小于10m。注漿泵放在地面,注漿壓力8~10MPa，注漿程度控制注漿必須以返出漿為宜。
4）采用單液漿和混凝土注漿充填；單液漿水灰配比為水：水泥=1.5：1；混凝土的強度等級為C25，混凝土配比為水泥：水：砂：石子：外加劑 =1：0.65：2.87：3.48：0.05。
5）注漿結束后，鉆打驗證孔驗證采空區充填加固效果，驗證孔參數同注漿孔，確認采空區注漿充填密實后再進行井筒施工。
6）掘進作業方式采用掘砌混合作業施工方式，兩掘一砌，永久支護前進行錨噴臨時支護，并將壁后充填密實。
7）距采空區5m掘進時放小炮，距采空區3m以內時全部用風鎬掘進，不放炮，并采用超前支護,先小斷面揭露,后刷大成巷的施工方法。
5 結語
通過對同忻礦北一風井過采空區施工技術的探討,可得出井筒穿越采空區時，應遵循以下主要原則：
①井筒布置應盡量避開采空區邊界效應明顯區；
②對井筒穿越的采空區應進行充填處理，充填范圍以15～25m為宜；
③采空區充填物的力學性質應與采空區頂、底板巖層力學性質接近，通常以單軸抗壓強度30MPa、彈性模量15000MPa為宜。
作者簡介
張學峰，（1970.11～），男，山西大同人，高級工程師，現擔任大同煤礦集團公司生產技術部副主任工程師，一直致力于煤礦生產技術管理工作。
參考文獻
【1】戴成元，魏忠誠. 立井穿越采空區施工技術【J】，山西建筑，2006（7）：113-114。
【2】何永勝，楊寶成，薛如有. 立井穿越采空區施工經驗淺談【J】，中州煤炭，2006（6）：40 -41.
【3】張耀飛，宋彥國，陳燦亭. 裴溝礦深部副立井穿越采空區施工技術【J】，中州煤炭，2004（10）：42 -43.
【4】張文泉.兗滕礦區立井井壁損壞的原因分析及防治方法【J】，.巖土力學，2004(12):73-74
【5】陳明和.立井施工【M】，北京：煤炭工業出版社，1984.29-30.
