1 國內充填開采現狀
進入21世紀以來，隨著煤炭?jī)r(jià)格的回升、資源量的減少以及環保意識的增強，最近幾年充填開采在我國煤礦又逐步開展起來，在山東、河北、河南等村莊稠密的中東部礦區，已有10余個礦井應用了多種充填方式開采煤柱。按照所用充填材料的分類，主要有膏體充填和原矸石直接充填兩大類。而按照采煤工藝、充填工藝和設備等分類，又分為綜采工作面綜采支架后膏體充填、高檔普采工作面膏體充填、綜采工作面綜采支架后刮板運輸機矸石充填、高檔普采工作面拋矸機矸石充填、履帶自行式或簡易拋矸機巷道充填等多種方式。
所謂膏體充填，是一種膠結充填技術，是將骨料、惰性材料、膠凝材料與水混合，攪拌加工成為具有良好穩定性、流動性和可塑性的牙膏狀膠結體（膏體），在重力或泵壓作用下，以柱塞流的形態輸送到采空區完成充填作業的過程。膏體充填的骨料是粉碎的煤矸石，占70%左右，矸石粒度一般小于25mm；添加的惰性材料為水泥、粉煤灰，一般占25%左右；膠凝材料是一種化學材料，占5%左右。膏體充填具有5個方面的優點：充填體壓縮率最低，減沉效果最好；煤炭采出率高，適用范圍廣；充填體密實并有一定的抗壓強度，采空區無明顯漏風，十分有利于防治采空區自燃發火；輸送管道占據空間小，布置方便，管道輸送效率高；充填材料不沉淀、不泌水、不離析，管道輸送可靠。缺點是初期投資大，充填成本高。
所謂原矸石直接充填，就是把地面堆積或井下新出的矸石，不經過任何處理（或僅對大塊矸石進行粉碎），通過礦車、膠帶或刮板輸送機輸送到采空區直接進行充填的方式。原矸石直接充填具有3個方面的優點：充填工藝和系統簡單，易操作；充填效率高，對采煤干擾??；充填系統簡單，初期投資小，充填成本低。缺點是充填顆粒物空隙率高，壓縮率大。
2 大同礦區煤柱特點及矸石山現狀
2.1 煤柱特點
根據對大同礦區各礦煤柱情況的調查、分析，有如下特點：
（1）量大、面廣、儲量豐富 15個礦共有各類煤柱197個，僅侏羅系壓煤量近650Mt，涉及村莊、鐵路、河流、工業場地、井筒、礦界、大巷等方面。
（2）開采難度越來越大 由于長期忽視煤柱的開采，以致煤柱周圍開采系統相繼報廢，煤柱成為“孤島”，開采難度越來越大，煤柱儲量成為永久呆滯煤量或被小煤窯穿采、侵蝕。統計表明，現在有系統和將來可建系統能夠開采的煤柱儲量占礦區煤柱總儲量的41.82%；現已無系統、開采困難（包括薄煤層）和因其它原因不能開采的煤柱儲量已占煤柱總儲量的33.87%；小煤窯越界穿采、侵蝕開采情況不明，資料不全等占24.31%。
（3）煤柱賦存情況多種多樣 埋藏深度變化大：埋藏深度淺的只有20m，埋藏深度大的達到380m，一般為100～250m；壓煤層數變化大：少數煤柱壓煤只有1層，層數多者達到19層，多數煤柱壓煤3～8層；儲量變化大：有的煤柱單層壓煤量只有3kt，而多者達到5.709Mt，單個煤柱（多層煤）壓煤量少的只有0.152Mt，多者達到28.095Mt；煤層間距?。鹤钚〉闹挥?/span>3.5m，一般為15～30m。
2.2 矸石山現狀
根據統計，大同礦區15座直屬礦井共有37座矸石山，占地總面積331.5hm2，堆存矸石97.8234Mt，每年新出矸石10.5671Mt。
3 大同礦區煤柱充填開采的必要性和可行性
3.1 必要性
目前，我國村莊、鐵路、河流等煤柱，主要開采方法是條帶法和充填法。
條帶法開采，采出條帶寬度、留設煤柱寬度和采出率，受煤層的開采厚度、采深、煤層上覆巖層的厚度和巖性等多方面因素制約。采出條帶的寬度應小于1/3的采深，一般為采深的1/4～1/10，采出率一般為50%左右。
大同礦區各礦煤柱普遍埋藏淺、煤層多，在這種條件下采用條帶法開采，單層煤采出率小于50%，多層煤（一般只能采出2～3層）采出率小于30%，相對于整個煤柱的壓煤量而言，總采出率是很低的，大量煤炭資源仍然不能采出。
另外，舊矸石山的治理和新矸石的排放成為大同礦區各礦的難題。大量矸石露天存放，破壞環境，污染空氣，威脅人類健康。在環保意識逐漸增強的今天，逐漸背離國家和社會的要求。
統計表明，矸石山平均每萬平方米的容矸量為300kt，按每年新出矸石10.5671Mt計算，則每年新占土地35.22hm2。如采取覆土治理措施，以土厚0.5m計，每年用土1.761×105m3。大同礦區本身就是山多地少、土層較薄、植被稀疏、生態脆弱的地方，每年大量取土治理矸石山、新占土地，對環境的破壞相當嚴重。
因此，采用充填方法開采，既可以提高資源采出率，延長礦井服務年限，增加煤礦企業經濟效益，又消納矸石，節約土地，節省治理費，改善環節，一舉多得。所以，在大同礦區各井應用充填法開采煤柱，有其必要性。
3.2 可行性
充填法開采，一般受3個因素制約：充填材料、充填成本和煤層賦存條件。首先，充填材料是主要因素。在華東多數礦區，充填法開采主要是受充填材料不足的困擾，只能根據矸石量安排采煤能力和進度。大同礦區地面有97.8234Mt矸石存量，每年新出矸石10.5671Mt，充足的矸石能夠保證充填開采持久進行。
其次，充填成本也是一個重要因素。根據新汶、棗莊、淄博、邢臺、邯鄲及焦作等礦區對充填開采的經濟核算，一般膏體充填開采的成本增加約70元/t，原矸石充填開采的成本增加約30元/t，這在大同礦區是可以接受的，經濟上是合理的。
第三，大同礦區煤層頂板為堅硬頂板，不易垮落或垮落步距較大，這無疑為充填作業提供了充裕的空間和時間，是充填開采的有利條件。
所以，在大同礦區各礦應用充填法開采煤柱，從充填材料、充填成本和煤層賦存條件等方面是可行的。
4 充填方法分析與選擇
充填開采的目的有3個：以支撐煤層頂板、減小地面下沉和變形、保護地面受護體；矸石不出井、減少矸石占地、減小環境污染；消納地面矸石山、減少矸石占地、減小環境污染。
根據前面的分析，大同礦區各礦煤柱類型多樣，埋深、層數、壓煤量等差別較大，應該根據各煤柱情況、充填目的等選擇合適的充填開采方法。
（1）綜采工作面綜采支架后膏體充填 充填工藝與設備為：矸石粉碎機→攪拌站→管道系統→專用充填支架→采空區。
充填泵為德國普茨邁斯特公司制造的KOS 25100 HP型充填泵；充填管道采用雙層耐磨金屬管，外層為Q345號的F 219mm′10mm規格無縫鋼管，耐磨層厚度為8mm，內徑為183mm。工作面膏體充填液壓支架型號為ZC3800/15.5/28.5。
充填系統設備多，初期充填系統建設約5000萬元，材料是運行成本的主要部分，充填總成本約70元/t。
（2）高檔普采工作面膏體充填 與第（1）種充填法相比，充填系統少一套專用充填支架，多一套單體支護設備；運行期間材料成本相同，總成本稍低?；夭珊统涮罟ぷ髅婵刹贾脼槿鐖D1所示的方式。由于工作面和井下充填設備搬家靈活方便，工作面長度可長可短，對于儲量較大、層數多、埋藏深度適中（小于150～250m）、面積較大、可以布置為長（或短）壁工作面的煤柱，可以采用該方法。大同礦區各礦多數煤柱可以用這種方法開采。

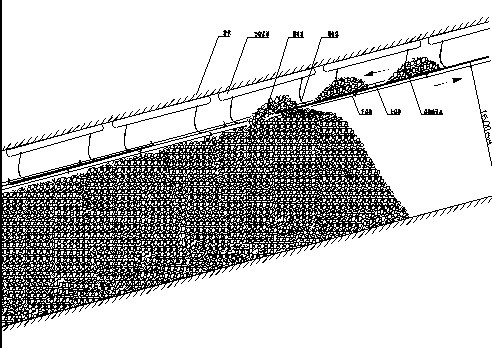

圖1 高檔普采工作面膏體充填布置方式示意圖
（3）綜采工作面矸石充填 塔山礦矸石產量大、處理困難，以處理井下矸石（矸石不出井）為目的，不追求充滿率和充填效果，可以采用該方法。在井下設置煤矸分離設備，分離后的矸石由矸石運輸系統（一般為皮帶輸送機）輸送至綜采工作面充填支架后方懸掛的刮板機充填到采空區。矸石充填支架和充填支架后方矸石如圖2所示。

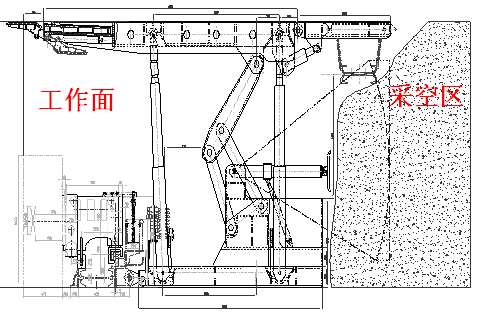

圖2 綜采矸石充填支架和架后矸石體
（4）高檔普采工作面矸石充填 充填系統為地面矸石山或井下矸石轉載點→巷道膠帶輸送機→充填工作面拋矸機→采空區。充填系統簡單、設備少，初期投入少，成本低，工作面和井下充填設備搬家靈活方便。對于儲量較小、層數較少、埋藏較淺、可以布置短壁工作面的煤柱，宜采用該方法。
工作面下平巷運煤，上平巷運矸，工作面鋪設一部運煤溜子和一部矸石充填高速動力拋矸機，運煤溜子隨工作面推進前移，充填高速動力拋矸機（小型快速皮帶，帶速7.5m/s）隨充填隨縮短。從切眼起，工作面采用見七充四控頂方式，每推進4m進行1次矸石充填，按充填量確定推采時間。在矸石充填完畢前，工作面推采4m，以實現間斷開采，連續充填。工作面單體液壓支柱配金屬鉸接頂梁支護頂板，排距1.0m，柱距0.8m。
（5）履帶自行式或簡易拋矸機巷道充填 這種方法一般用于巷式充填，充填地點是煤巷迎頭。所需設備少，系統簡單，初期投入小，成本低。對于儲量小、層數少、埋藏極淺、地面有河流、不能布置短壁工作面只能用巷式開采的煤柱，可以采用該方法。
4 結束語
（1）大同礦區煤柱具有埋藏淺、煤層多、層間距小、第四系薄等不利因素；地面又積存有大量矸石，存放比較困難，開展充填開采很有必要，既提高了采出率，又消納矸石和粉煤灰。
（2）大同礦區各礦地面積存有大量矸石，充填材料充足；煤層頂板堅硬不易垮落，充填作業的時間和空間條件便利，在全國各礦區中，是開展充填少有的的有利條件。
（3）根據國內其它礦區目前應用充填開采的實踐經驗，在大同礦區開展多種方式的充填開采，技術上是可行的。雖增加了一定的充填成本，但總體經濟效益是合理的。
（4）大同礦區各礦應積極開展充填開采研究，加大充填開采推廣力度，尤其是新建礦井和石炭系延深礦井應進行“三下”壓煤統一開采規劃和矸石回填系統設計，在礦井設計初期，應完成矸石回填系統設計。
（5）大同礦區應制定一個15～20a的充填開采規劃，有關礦建立一個年產600kt左右的充填開采采煤區隊，則基本能采完煤柱所壓的能夠開采的部分資源，消納新產的矸石和部分舊矸石。
