石炭二迭紀5#煤層頂板支護技術的研究與應用
薛 厚
(山西同煤集團挖金灣煤業公司 ,山西 , 大同, 037042)
摘要：由于侏羅紀煤系現資源枯竭，需接替石炭二迭紀煤系，為此針對石炭二迭紀煤系頂板控制及支護問題，對挖金灣煤業公司虎龍溝煤礦石炭二迭紀5號煤層頂板進行支護技術改進。實踐證明，支護效果良好，對成功開采石炭二迭紀煤系積累了寶貴的經驗。
關鍵詞：石炭二迭紀；5號煤層；支護技術；
1 概 況
挖金灣煤業公司虎龍溝煤礦現在施工的主要開拓準備巷道位于石炭二迭紀5#煤層中。本區5#煤層厚度在30.23-32.56m之間，平均煤厚為31.40m，煤層結構復雜，在煤層中有火成巖順層侵入現象，造成大面積火成巖床，在巖床的上下，形成厚度不均的變質帶，由于火成巖的侵入，對煤層的破壞比較嚴重。根據現場實際揭露該區域5#煤層未變質的煤層厚度約為7m，且5#煤層的特點是下部煤層較硬，上部煤層軟，頂板管理非常困難，需要針對這一情況進行支護技術研究。
2 原支護技術及存在問題
在開始階段，采用錨桿支護。具體支護采用 錨桿類型：Q335 滾絲錨桿，錨桿長度：2200mm ，錨桿直徑：18mm， 屈服噸位：87kN，抗拉強度：126kN。由于錨桿支護存在不安全因素經常發生漏頂事故，經工程技術人員研究決定在全煤巷道采用全錨索支護。巷道頂板支護錨索參數如下：錨索直徑： 15.24mm，錨索長度：5000mm和12000mm，間 排 距： 1000×1000mm。然而，由于煤層軟，原有的支護方式存在如下問題：
1）煤層軟，盡管采用了起底掘進使得頂板在相對硬的煤層中，但由于表面支護和超前支護不合理，造成支護前和支護過程中經常產生漏頂現象，給支護施工帶來很大困難；在漏頂嚴重時，不得不采取架棚子措施。
2）盡管使用支護強度較大的全錨索支護，然而原使用的錨索的錨固力很難達到錨索的最大抗拉噸位。其主要原因是：煤層軟，“三徑”匹配不盡合理，鋼絞線表面表面光滑等。
3）巷道掘進速度慢。由于巷道頂板采用全錨索支護，且是起底矸掘進，巷道掘進速度慢，巷道掘進和支護效率低；同時，巷道煤層頂板在打錨索的過程中還是易出現頂板離層漏頂?shù)默F(xiàn)象，巷道成形也不理想。
4）機組負荷大。由于巷道起底掘進，機組需要割2m左右的底板巖石，機組的負荷加大，截齒消耗量劇增。
5）空頂時間和支護滯后時間長。由于采用全錨索支護，且錨索攪拌結束后無法及時漲拉，易造成巷道頂板空頂時間過長而產生離層，非常不利于保證巷道的支護效果，削弱了錨網支護及時支護和主動支護的理念。
6）大巷起底掘進對以后的采煤工作影響不大，對于綜放工作面的回采巷道掘進時，若仍采用起底掘進，將使采煤工作面的回采工作難以正常進行，降低了采煤工作面的回采工作效率，影響了礦井的正常生產。
7）工作面巷道沿底掘進時，頂板將處于軟煤中，軟煤所帶來的問題將進一步突出。故采煤工作面順槽掘進時下列問題必須解決：
3 改進后支護方式
3．1、錨索
1）錨索長度。為了保證錨索能錨固到頂板穩定圍巖中，同時根據井下的實際資料確定，錨索的長度選擇為8m。
2）錨索安裝應力。錨索的安裝應力不低于100kN。
3）錨索幾何尺寸及技術參數。錨索直徑：15.24mm，屈服強度大于1860MPa，抗拉載荷大于360kN。配件為索具、球墊圈、加強管、鳥窩等；托盤：300×300×10mm 高強托盤，托盤強度大于300kN。
4）錨索布置。錨索采用“五花”布置，錨索排距為1m。
5）錨固劑。每套錨索采用3支K2350的快速樹脂藥卷。

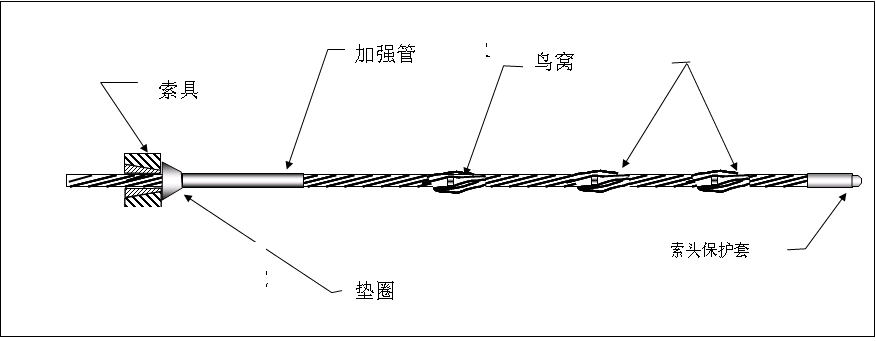

為了解決軟巖條件下錨索的錨固力不足的問題，選用快裝高預應力“鳥窩”錨索，其結構如圖1。索頭保護套用于防止錨索索頭在運輸及安裝過程中散股。一旦散股，會給錨索安裝帶來很大不便。
3.2 錨桿
1）錨桿長度設計。根據圍巖松散破碎圈分析，錨桿的長度選為2200mm。
2）錨桿安裝應力。根據有限元分析，提高安裝應力可以減小或消除頂板中的拉應力區，可以消除頂板巖層的離層，從而取得最佳梁的
圖1 快裝高預應力“鳥窩”錨索
效果。錨桿安裝應力最小應保證3t，錨桿的安裝扭矩不低于150N.m。
3）錨桿材料。Q500 螺紋鋼，屈服強度大于500Mpa。
4)錨桿幾何尺寸及技術參數。直 徑： 18mm，屈服強度理論值120kN，實測值大于140kN,抗拉強度理論值150kN，實測值大于170kN，延伸率：理論值15%，實測大于20%。
5）配件。螺母為阻尼螺母；傾斜錨桿加球墊圈，150×150×8mm 高強托盤，托盤強度大于180kN。
6）錨固劑。每套錨桿采用兩支CK2335的超快速樹脂藥卷。

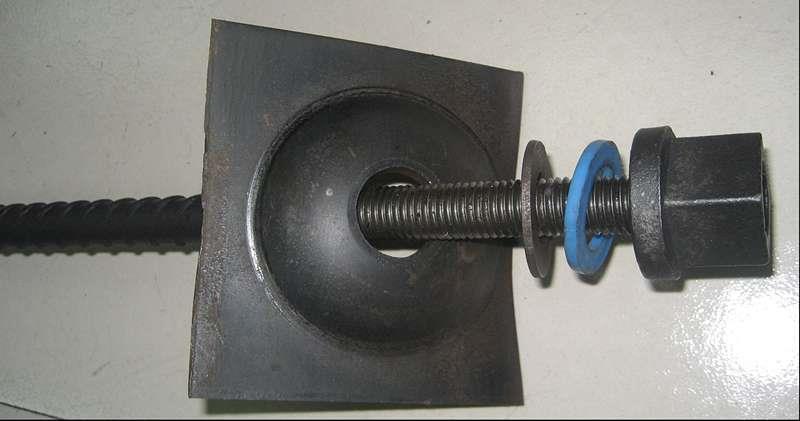

錨桿實物圖如圖2。
圖2 錨桿實物圖
3.3 改進后支護方式的優點
1）提高了巷道掘進速度，單進由原來的每天3米提高到每天7米；
2）降低了巷道綜合支護成本，綜合成本由原來的每米5000元降低到每米3000元；
3）縮短了臨時支護時間，提高了臨時支護的效果，實現了錨桿支護的核心理念（主動支護、及時支護），為實現巷道完全沿底板掘進提供了保障。
4）降低了工人的勞動強度，改善了迎頭作業環境。
4 結 語
通過對石炭二迭紀5#煤層頂板支護技術的研究與應用得出， 由于5#煤層煤質松軟，頂板難以控制，極易發生漏頂事故。所以我們采取以上方法來進行5#煤層頂板支護，不但能夠順利掘進，還加快了掘進速度，降低了支護成本，減輕了工作人員的勞動強度。
