軒崗礦區焦家寨煤礦5號煤層瓦斯地質規律研究
（山西省煤炭工業廳資源地質局,山西 太原 030045）
摘 要：基于瓦斯賦存構造逐級控制理論，研究了軒崗礦區區域構造演化及控制特征，總結了焦家寨礦構造分布特征及對瓦斯賦存的控制作用。分析了地質構造、上覆基巖厚度、煤層厚度等對瓦斯賦存的影響，確定影響瓦斯賦存的主控因素，并進行了瓦斯含量預測；結合井田構造特點，進行煤與瓦斯區域突出危險性預測。研究結果表明：井田內正斷層發育使得瓦斯大量逸散，上覆基巖厚度是瓦斯賦存的主控因素。礦區斷裂構造發育，落掉山旋扭構造使本礦井?dāng)鄬映蕭咧銧钫共?/span>，5號煤層構造煤發育，控制了井田煤與瓦斯突出的危險。研究方法對類似地質條件的煤礦瓦斯預測及防治具有借鑒意義。
關鍵詞：構造；瓦斯賦存；主控因素；煤與瓦斯突出
0引言
查明瓦斯賦存的地質主控因素，是制定瓦斯治理措施、保障煤礦安全生產的基礎。瓦斯是復雜的氣體地質體，生于煤層、儲存于煤層，受地質因素的影響，煤層瓦斯分布是不均衡的，高瓦斯礦井中存在低瓦斯區域，同樣，低瓦斯礦井中也有瓦斯較高的區域[1-3]。井田范圍內發育開放性正斷層，利于瓦斯運移、釋放。井田范圍內存在局部高瓦斯區，尤其在構造復合部位，構造煤發育區，易發生煤與瓦斯突出，是安全生產的重點。因此，研究構造、瓦斯賦存因素對礦井的安全生產和安全管理起著至關重要的作用[4]。
1 軒崗礦區構造演化及控制特征
軒崗礦區位于山西省寧武向斜東北部仰起端，總體構造形態呈走向北東，傾向北西的單斜，以軒崗為中心，南部各井田均受以落掉山斷裂為主形成的帚狀構造的控制。各斷裂區域走向NE30°～60°，為北西側滑落的走向平移斷裂。落掉山大斷裂從落掉山主峰起開始分叉成幾條弧形的斷裂構造。向六畝地等井田撒開，構成了落掉山帚狀構造。水平砥柱在南參食背斜處，其北側落掉山為其收斂部分。在落掉山大斷裂東側，產生與此大斷裂斜交的中小型斷裂。這些斷裂大部分為東南側下降的正斷層，與大斷裂形成帚狀構造。因此，上述幾個井田內的斷層，一組為北西側滑落的弧形斷層；一組為南東側下降的正斷層。同時，各井田內的大部分?jǐn)鄬用娑喑驶⌒?。?/span>面傾角大，向深部變緩，以至消失。這可能是由于地表附近所受的旋扭力比較大，向深部水平扭運動逐漸變?nèi)?，并且伴生垂直旋扭運動的結果。軒崗礦區后期受新華夏構造體系控制，動力來源于SE70°向水平壓力，屬燕山運動初幕的產物，一個巨型的多字型構造體系。由于多字型地塊相對運動中產生了云中山旋扭性的帚狀構造，為斷陷槽地所形成，顯示出東北部淺、南西深，即由北北東，向南南西方向下陷移動，而軒崗礦區位于云中山旋鈕性帚狀構造的北中部[5-6]。
軒崗礦區北部各井田系受黃甲堡大斷裂、段家堡大斷裂及其分叉的官地?cái)鄬拥目刂?。黃甲堡井田受黃甲堡大斷層與其平行的后口斷層的相對扭動，井田內出現兩組規模較小的扭斷層，斷距在0.5米至8.5米。其中一組為NW50°，另一組為NE40°，互相交切成X形，組成一對共扼裂面。幾條斷層為北東走向，北西側下降，構成階梯式斷層構造，制約著井田構造的發展，整體上礦區正斷層發育，為張性斷層，利于瓦斯逸散，區內主要斷層如下：黃甲堡斷層、段家堡斷層、牛食堯斷層、后口斷層，本礦區地層總體呈一單斜構造，走向NE，傾向NW，傾角8～20°，局部達32°，淺部?jī)A角較陡，深部?jī)A角變緩。
圖1 軒崗礦區構造綱要圖[5]
2 礦井構造分布特征
焦家寨井田位于軒崗礦區西南部，經地面勘查及井下揭露，本井田地質構造復雜程度為中等～復雜，以軒石鐵路為界，南部為復雜構造，北部為中等構造。受區域構造的控制，井田內地層走向NE、傾向NW，呈單斜。地層傾角10～15°，平均12°左右，為緩傾斜地層。井田內斷裂構造較發育，尤其是層間小斷層十分發育，直接影響礦井生產。本井田褶曲不發育，在西北部有一寬緩褶曲，在511采區1140和1160m煤層底板等高線構成馬鞍形構造。井田內未發現陷落柱，無巖漿巖體侵入。
焦家寨井田共發現落差3m以上的大中型斷層有68條，該礦采掘工程共揭露落差小于3m的小型斷層260余條，均為正斷層。大中型斷層均為高角度正斷層，小型斷層多為層間斷層。除個別斷層的走向近SN向以外，大部分?jǐn)鄬幼呦?/span>NE，傾角48～75°，近平行排列，往往組合成地塹或地壘。部分成組出現，形成斷裂帶。大型斷層旁側常常發育小型斷層，呈“入”字形排列，對煤層切割破壞較為嚴重。
圖2 焦家寨井田構造綱要圖
層間斷層只發育在某層段之間，在5號煤層中較為發育，由于層間滑動，使5號煤層發生塑性流動，煤層減薄或增厚。煤層直接底板砂巖或砂質泥巖也受滑動擠壓影響，厚度變化較大，造成底板高低起伏。5號煤層頂?shù)装宕嘈詭r層因滑動斷裂，形成層間斷層，頂斷底不斷或底斷頂不斷。頂?shù)装宕嘈詭r層插入煤層中，形成一些空間展布不規則的巖體，成為本區5號煤層中層間斷層的一種特殊形式-穿刺構造，一般以底板穿刺為主。
3 煤層瓦斯賦存影響因素分析
3.1 地質構造
礦井整體屬于帚狀扭性構造區，勘探及實際揭露的地質情況表明，區域內全部為正斷層，在斷層層面處，斷層交叉部位，是瓦斯逸散的優良通道，瓦斯含量普遍偏低，生產實踐中很好的驗證了這一結論。臨近劉家梁煤礦發現歷次奧陶系巖溶突水點、地質構造薄弱，斷層、裂隙發育處，瓦斯逸散明顯，伴有大量的瓦斯涌出。
3.2 上覆基巖厚度
隨著煤層理藏深度的增加，地應力增高，圍巖的透氣性降低，瓦斯向地表運移的距離相應也增大，這種變化有利于封存瓦斯、不利于放散瓦斯。在瓦斯帶內，瓦斯含量、涌出量及瓦斯壓力主要隨煤層理藏深度增加而變大。
根據焦家寨煤礦的鉆孔資料、瓦斯含量和地質資料，對主采的5號煤層上覆基巖厚度與瓦斯含量進行了線性回歸分析，如圖3所示。
由圖可知，5號煤層瓦斯含量隨上覆基巖厚度增加而增加，線性規律明顯，其中瓦斯含量與上覆基巖的定量關系式為：
W=0.0086H+2.243 （1）
式中，W為瓦斯含量，m3/t；H為上覆基巖厚度，m；相關性系數R=0.91，為較高的相關性，瓦斯含量梯度為0.86m3/hm，目前開采深度范圍內，瓦斯含量范圍應該在3~6.5m3/t，實測結果很好的驗證了這一結論。

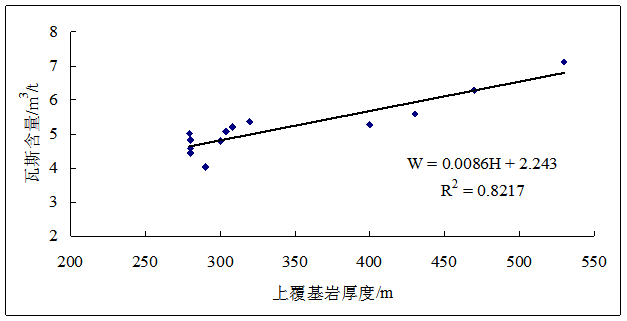

圖3 上覆基巖厚度與瓦斯含量關系圖
由圖可知，5號煤層瓦斯含量受上覆基巖厚度控制，對瓦斯含量8、10m3/t等值線的控制程度可達到80%，受其他因素影響的擺動幅度一般不大于20%。結合生產測點、地勘瓦斯含量數據，上覆基巖厚度對瓦斯含量5m3/t等值線的控制程度達到85%以上。
利用實測瓦斯含量、煤的工業分析，反演了瓦斯壓力，5號煤層瓦斯壓力在0.7~0.95，大部分區域大于0.74MPa，具有煤與瓦斯突出危險性[7]；實測瓦斯壓力介于0.6~0.91MPa，與推算的瓦斯壓力基本吻合，由于井下實測數據豐富，可以認為預測結果符合實際。
3.3 煤層厚度
研究表明，煤層厚度增大，瓦斯含量一般也增大，二者成正相關關系。煤厚增大瓦斯含量增大的主要原因在于，煤層相對圍巖透氣性差，對于厚煤層來說，靠近煤層頂?shù)装宓姆謱酉鄬?duì)中間分層起到了阻止瓦斯逸散的作用，因此，煤層中部瓦斯含量較高，厚煤層可以形成瓦斯分層。對薄煤層來說，煤層瓦斯直接向圍巖逸散，全層瓦斯含量降低，以致煤層不具備發生煤與瓦斯突出的基木瓦斯條件[8-9]。
煤層厚度5.10～22.15m，平均12.34m，為穩定厚～特厚煤層，全區可采，層位穩定，厚度變化較大，減薄區多分布在大中型斷層下盤，與斷層走向基本平行。利用焦家寨煤礦鉆孔資料、瓦斯含量和地質資料，對主采的5號煤層煤厚與瓦斯含進行了回歸分析，得到
W=0.4974H-1.9111 （2）
式中，W為瓦斯含量，m3/t；H為煤層厚度，m；相關性系數R=0.84，為較高的相關性。

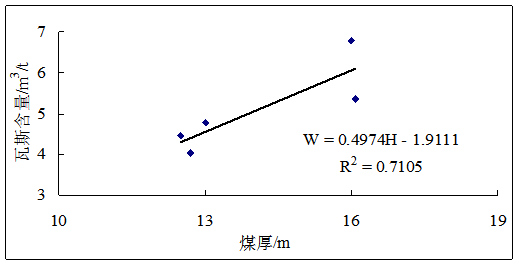

圖5 煤層厚度與瓦斯含量關系圖
在生產中，在232、259、227鉆孔對應開采區域瓦斯涌出量普遍低于正常值，在下一步生產中遇到厚煤層區域應加強瓦斯預測。
3.4 頂、底板巖性
煤層與頂板砂巖局部直接接觸，成煤初期煤層被沖刷、初期瓦斯逸散；在漫長的地質成煤變質作用、地質構造搓動、煤層瓦斯不斷擴散，根據臨近劉家梁煤礦煤層瓦斯含量測定結果分析，煤層瓦斯含量與其頂板砂巖分布有關，頂板為砂巖時的煤層瓦斯含量低于頂板泥巖煤層瓦斯含量0.5m3/t。
煤層含夾石0～7層，多數為2～3層，單層夾石厚度一般為0.1～0.6m。在煤層底部含有較多的黃鐵礦結核，形狀一般為橢圓狀、不規則球狀等，最大直徑10～15cm。煤層直接頂板一般為砂質頁巖，平均厚度6.87m，底板為中粒砂巖，平均厚度1.47m。在軒崗礦區，5號煤層受構造應力作用產生塑性流變，使煤層和夾石發生了破碎、揉皺、滑動等變形，導致煤層時薄時厚，夾石時斷時續，給回采帶來一定的影響。
煤層頂?shù)装鍨?/span>孔隙率大的砂巖或節理裂隙發育時，瓦斯有擴散的條件，煤層瓦斯含量可能降低。如：79年四橫貫進風軌道石門掘進遇煤線瓦斯涌出量增大，從底板上水中冒氣泡。
4 瓦斯賦存分布規律
由上述分析可知，本井田瓦斯賦存的主控因素為上覆基巖厚度，并建立了上覆基巖厚度與瓦斯含量的相關關系，依次預測，井田由南向北，瓦斯含量逐級增大，北部瓦斯含量最大達到13m3/t。
礦區斷裂構造發育，落掉山旋扭構造使本井田斷層呈掃帚狀展布。經多期次構造運動影響，在西北部形成馬鞍形構造。同時由于層間滑動，使5號煤層發生塑性流動，煤層變薄或增厚，該煤層構造煤發育。此外，該煤層瓦斯含量高，瓦斯壓力大（最大實測值為0.91 MPa），預測5號煤層具有煤與瓦斯突出危險性，在有利于瓦斯封閉的構造復合區是煤與瓦斯突出發生的部位。
5 結論
（1）焦家寨井田構造中等，井田范圍內全部為正斷層，斷層對區域內瓦斯逸散有利。
（2）上覆基巖厚度是瓦斯賦存的主控因素，并建立了上覆基巖厚度與瓦斯含量的相關關系。經預測，井田由南向北，瓦斯含量逐級增大，北部瓦斯含量最大達到13m3/t。
（3）礦區斷裂構造發育，落掉山旋扭構造使本井田斷層呈掃帚狀展布。5號煤層構造煤發育，預測5號煤層具有煤與瓦斯突出危險性，在有利于瓦斯封閉的構造復合區是煤與瓦斯突出發生的部位。
參考文獻
[1] 張子敏,張玉貴.瓦斯地質規律與瓦斯預測[M].北京，煤炭工業出版社，2005.
[2] 張子敏,張玉貴.三級瓦斯地質編圖與瓦斯治理[J].煤炭學報，205，30(4): 455-458.
[3] 焦作礦業學院瓦斯地質研究室.瓦斯地質概論[M].北京:煤炭工業出版社，1990.
[4] 張鐵崗.礦井瓦斯綜合治理技術[M].北京:煤炭工業出版社，2001.
[5] 杜丕.山西云中山帚狀構造初步分析兼論軒崗礦區構造控制問題[J].煤田地質與勘探,1978.1.
[6] 張紅果，李占文.對云崗井田瓦斯賦存規律及成因探討[J].礦業安全與環保,2002,29(增): 31-32
[7] 國家安全生產監督管理總局,國家煤礦安全監察局.防治煤與瓦斯突出規定[M].北京:煤炭工業出版社,2009.
[8] 文光才.煤與瓦斯突出能量的研究[J].礦業安全與環保.2003,30(6):1-3.
[9] 蔡成功,王佑安.煤與瓦斯突出一般規律定性定量分析研究[J].中國安全科學學報,2004,14(6):109-112.
作者簡介：宋志剛，男，生于1982年，2009年畢業于河南理工大學，安全技術及工程專業，獲碩士學位，電話：0351-2389335，Emali:zgsong507@126.com。
