一、研究背景、目的及意義
隨著我廠生產能力不斷提升，致使煤泥水系統迅速增加的煤泥量不能及時回收到精煤產品中，原NT-30M周邊傳動耙式濃縮機，于1986年投產后使用至今，在30多年的生產過程中存在許多問題：
1、在連續作業過程中，細泥顆粒容易被上升水流帶入溢流，細泥顆粒必然在生產工藝系統中為斷循環積聚，使洗水濃度增高。
2、濃縮效率低，底流固體回收率低，澄清水質量差、處理能力小。
3、在入料、排料異常時,短時間內池內固體顆粒會聚集厚度,刮泥耙運行阻力增大, 又不具備自動提耙功能,繼續長時間運行輕則會導致行走機構掉道、刮集裝置壓耙,重則會導致耙架扭曲、中心支座受力過大混凝土結構損毀甚至整臺設備損壞。
已不滿足我廠當前煤泥水系統處理要求，因此，在調查分析后，決定推廣使用NXZ-30濃縮機。
二、NXZ-30高效濃縮機的功能特點
NXZ-30濃縮機把中心傳動與周邊傳動濃縮機的優點結合在一起，是濃縮設備的一大進步，主要適用于處理稠重的工業漿料,如冶金礦漿、化工料漿、鉀鹽、磷礦、煤泥等。
NXZ-30濃縮機的主要功能是起到固液分離脫水的作用，用于礦漿處理。將濃縮礦漿刮集至池底中心集泥坑，以便進一步作污泥脫水處理。
1、比傳統的傳動設計傳動環節少，機械效率高，結構緊湊。
2、可配置過扭保護機構，當扭矩達到設定值時自動報警停機，運行安全可靠。
三、NXZ-30高效濃縮機的結構及工作原理
高效濃縮機主要有：1傳動裝置、2橋架、3欄桿、4提和裝置、5轉籠、6穩流筒、7長、短和、8刮板、9副耗、10防偏裝置、11電控裝置、12液壓裝置等組成。各部件安裝位置見隨機總圖。
傳動裝置和提耗裝置安裝在濃縮機中心支承座上，它使?jié)饪s機以支承座為中心在池中轉動，并上下提耙。
橋架安裝在濃縮池上，它是操作人員進入濃縮池的通道。

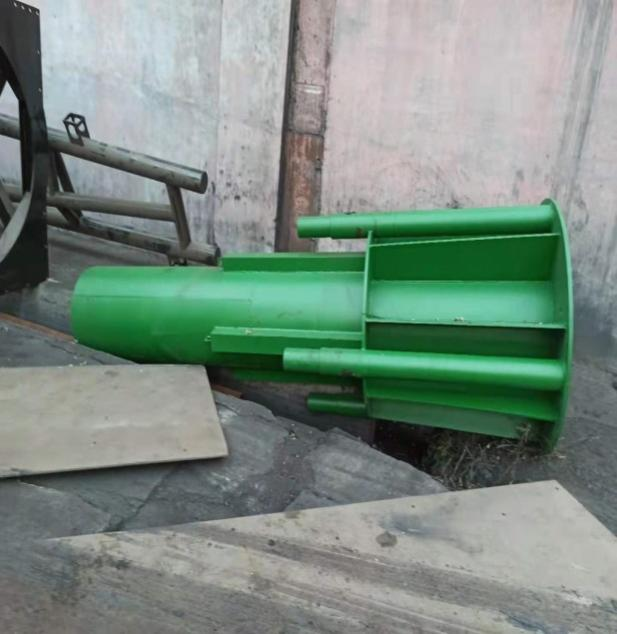

穩流筒吊掛在傳動平臺上，入料管與穩流筒相連，物料進入入料管，流進穩流筒，通過穩流筒進入濃縮池內部。
傳動裝置、轉籠、傳動轉架與和架及副和防偏裝置組裝在一起，當液壓馬達減速機帶動轉籠轉動時，下部的耙齒將沉淀的物料刮向濃縮池中央，通過副和進一步攪動，由底流泵排出。當提耙油缸帶動提和裝置上升或下降時，架也隨之上升或下降。
該機的液壓系統隨著工作阻力的逐步減小或增大，耙架就自動下降或提和，直到工作位置。
四、NXZ-30高效濃縮機在我廠的應用實踐
將3臺NT-30周邊傳動濃縮機更換為NXZ-30 高效濃縮機，再原濃縮池溢流堰體用鋼板加高720mm。NXZ-30 高效濃縮機傳為4缸提耙（主耙2個，副耙2個），雙驅（液壓馬達減速器機組），PLC可編程控制濃縮機。
NXZ-30 高效濃縮機有效提高尾礦中固體顆粒的沉降速率，加快煤泥處理速度，有效的保障澄清水（溢流水）水質。同時濃縮機刮泥耙可根據池底物料的濃度（設備運行阻力），自動提耙有效的杜絕了煤泥物料堆積壓耙現象的發生。
入料方式由原有的中心分散入料改為中心旋轉入料可有效增加入料的沉降速率。
⑴ 加高濃縮機溢流堰高度720mm,提高尾礦顆粒沉降速率。
⑵ 改周邊傳動為中心傳動。
⑶ 池底單耙刮料改為4耙刮料。
⑷ 固定爬架改為自動提耙、降耙機構。（提耙高度450mm）
⑸ 入料方式中心分散入料改為中心旋轉入料。
⑹ 增加加藥、消泡裝置。

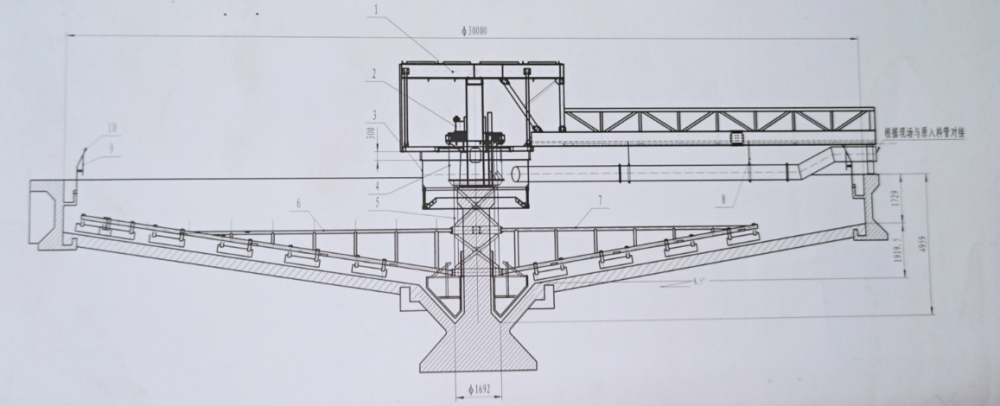

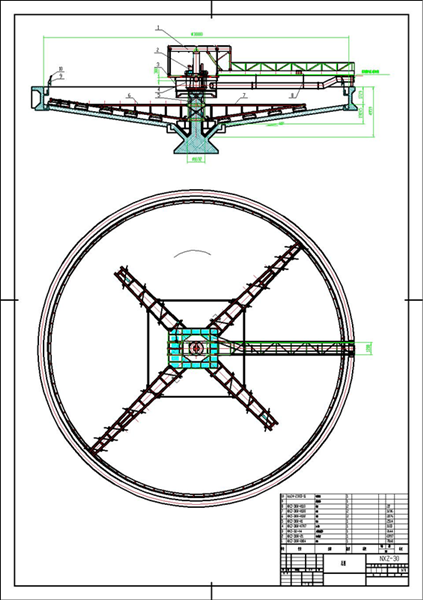

NXZ-30高效濃縮機安裝總圖
|
|
|
|
|
|
|
|
|
五、NXZ-30高效濃縮總體性能及各項指標
NXZ-30高效濃縮機投入生產后，循環水濃度由原來的30g/L下降為10g/L，得到了明顯的改善，降低幅度很大；有效的提高洗水質量，降低了洗煤生產介質消耗量。
在設備運行階段中，大大的降低了設備運行維護成本。
NXZ-30 高效濃縮機有效提高尾礦中固體顆粒的沉降速率，加速了濃縮區的形成，加快煤泥處理速度，有效的保障澄清水（溢流水）水質。
NXZ-30高效濃縮機的自動提耙、降耙機構可根據池底物料的濃度（設備運行阻力3MPa-4.5MPa），自動提耙有效的杜絕了煤泥物料堆積壓耙現象的發生,。
NXZ-30高效濃縮機增加的噴淋消泡系統，有效的降低了煤泥水濃縮、沉降過程中泡沫的產生，優化了洗水質量、提高了生產工藝質量。
NXZ-30高效濃縮機可以和我廠原有生產設備及生產工藝相互匹配，符合我廠各項生產技術指標。濃縮機的技術改造項目實施技術要求低、有效的提高了生產效率、產品質量，極大程度的降低了設備運行維護成本，在我國洗選行業老舊濃縮機技術改造工作值得推廣及應用。
|

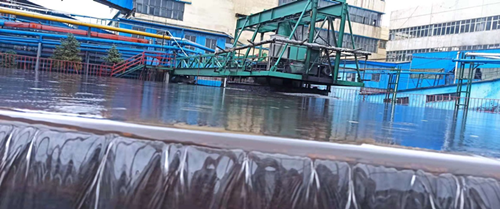

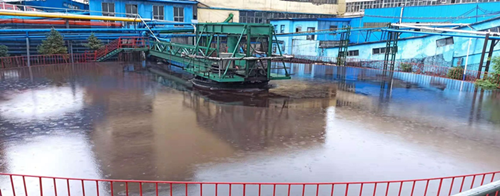

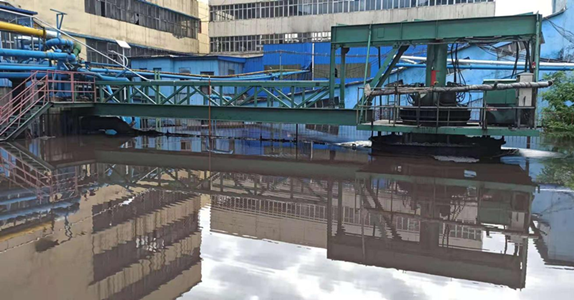

NXZ-30高效濃縮機運轉洗水效果圖 |
|
|

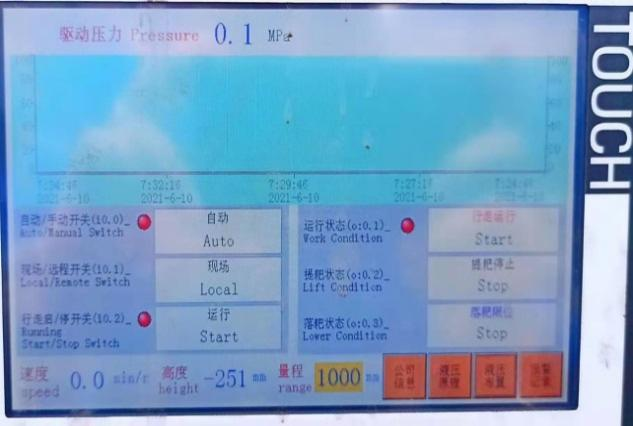

實時監控濃縮機驅動壓力 |

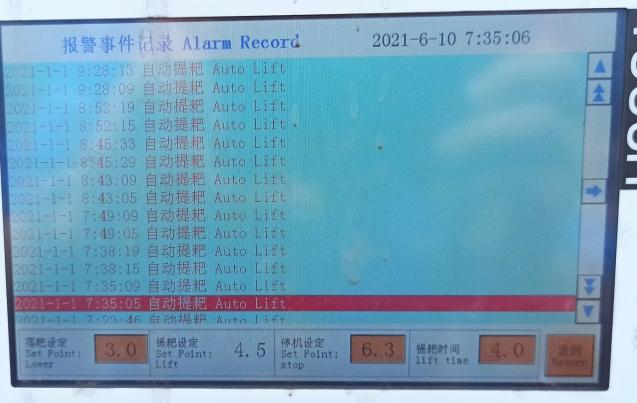

全程監測設備運轉數據 |
|

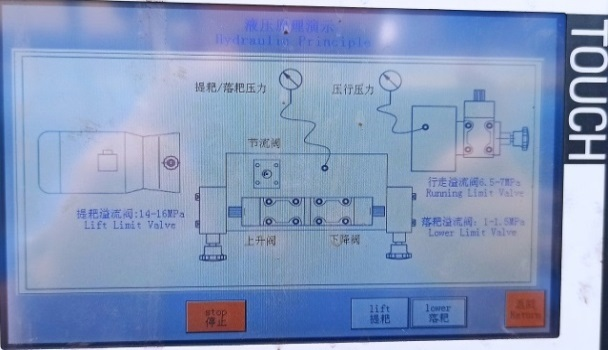

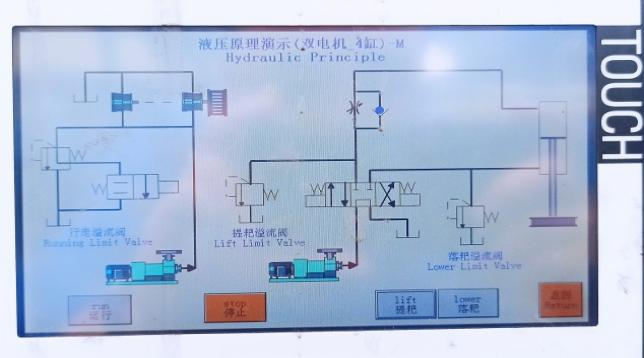

NXZ-30高效濃縮機壓力原理圖 |
NXZ-30高效濃縮機提耙、降耙原理圖 |
|

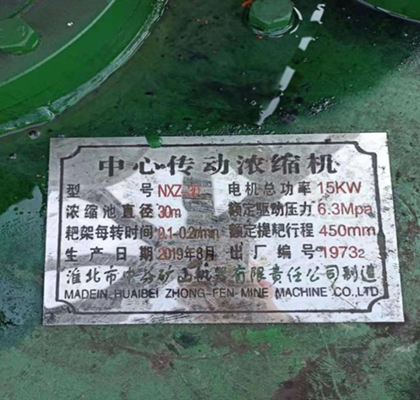

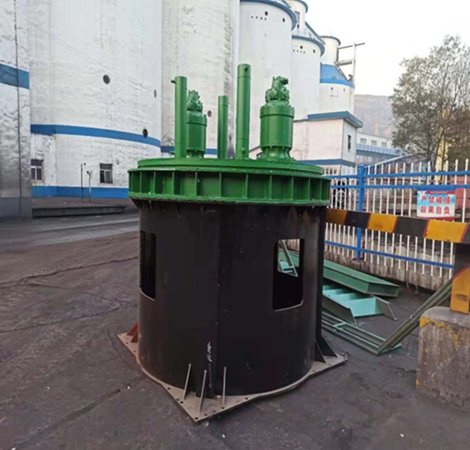

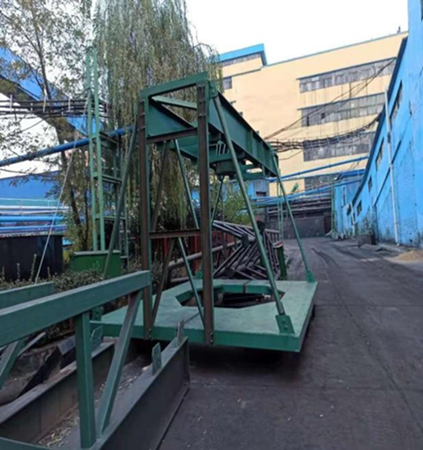

NXZ-30高效濃縮機 |
|
六、社會、經濟效益分析
社會效益：通過引入NXZ-30（雙驅、四缸提耙）高效濃縮機后，可徹底解決原濃縮機故障率高、易損部件更換工藝流程較復雜，費時、費力及在生產過程中不能自動提耙?guī)淼囊幌盗须[患問題。不僅可提高設備安全高效運行的能力，而且也可提升濃縮機的煤泥處理能力，為安全生產提供有力保障。
經濟效益：項目完成后，可實現生產連續、穩定進行，減少因底流濃縮效果不佳而造成生產影響時間6小時/年，以每小時生產精煤240噸，噸精煤價格970元計，則年可創經濟效益6小時×240噸/小時×970元/噸=139萬元。
按年入洗原煤240萬噸計算，生產介質損耗降低0.2kg/t，全年節約20萬元；
絮凝劑聚丙烯酰胺的消耗量降低25%，全年可節約聚丙烯酰胺7.5萬元。
合計經濟效益為：139+20+7.5=166.5萬元。
