高層住宅剪力墻螺栓穿墻孔膨脹封堵施工工法
一、項目立項原因

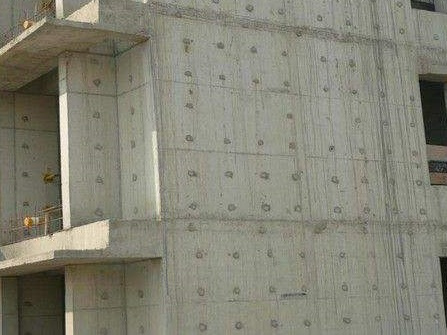

隨著建筑工程技術的發展，建筑質量、安全得到了足夠的重視和強大的技術支持，建筑用地的緊張促使很大一部分建筑選擇了高層，剪力墻結構形式成為了高層建筑結構的首選。在施工過程中，剪力墻墻體模板采用拼裝式模板（木模、鋼模），剪力墻的表面平整度、結構尺寸等技術參數得到了很好的控制，但是目前施工需要細節化，施工中細節部分的處理成為了施工難點及重點，細節的處理是工程質量的具體化體現。我們經過施工應用，總結出了高層住宅剪力墻螺栓穿墻孔膨脹封堵法。
二、成果內容及創新點
剪力墻模板加固留下的穿墻螺栓孔必須要進行處理，而處理的方法及驗收標準卻沒有統一的規范規定，以往的工程做法是用抹子將砂漿從穿墻螺栓孔兩端填入，然后抹平，但質量不能保證。高層住宅剪力墻螺栓穿墻孔膨脹封堵法，外側采用膨脹止水球填充，防水水泥砂漿封口抹平，內側穿墻螺栓孔封堵先采用發泡膠灌注，再用1：2干硬性水泥砂漿封堵的施工方法，可解決外墻防水滲漏的問題，同時提高外墻面的抗?jié)B整體性，保證墻面觀感質量，同時提高了墻體整體防風、防水性能。
三、實施組織方案
基于以上情況，我們經過施工應用，總結出了高層住宅剪力墻螺栓穿墻孔膨脹封堵法。
1、工藝流程
（一）施工現場技術負責人組織施工人員進行技術交底，學習各道工序的操作規程，使施工人員能正確掌握各道工序的要點。

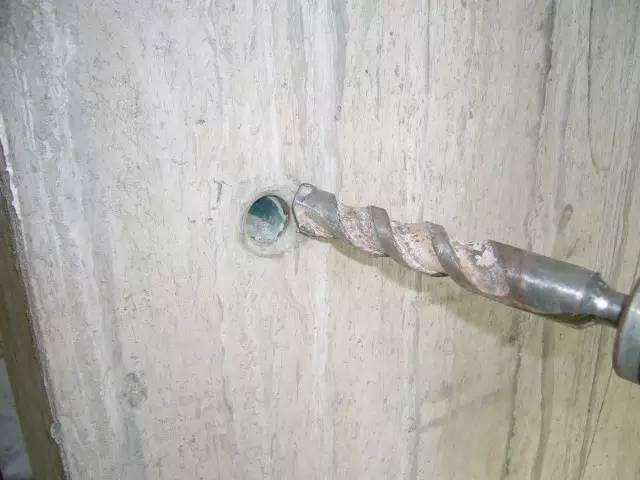

（二）封堵前先將螺栓孔清理干凈，并使用擴孔器將外墻螺栓孔擴至30mm；使用吹風機將孔內浮灰吹干凈。
附圖：電鉆擴孔

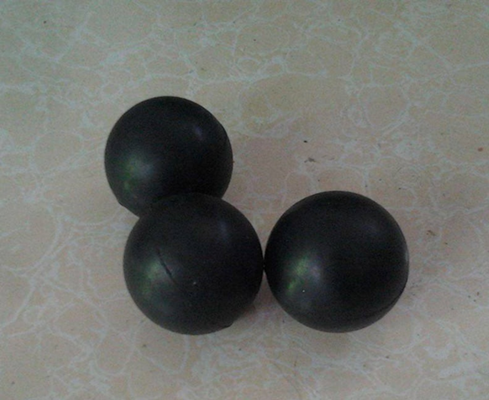

（三）外側封堵，先將遇水膨脹止水球塞入孔內，球徑應略大于孔徑，球外側距離外墻外表面30mm。
附圖：填塞遇水膨脹止水球
-

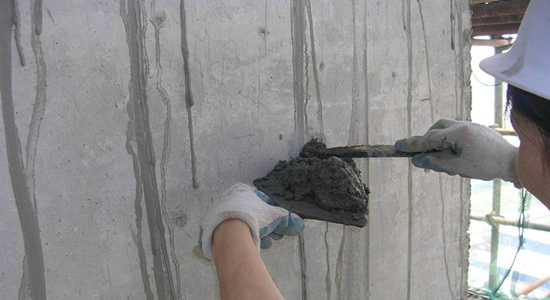

外側穿墻螺栓擴孔口處采用1：2水泥砂漿（內摻防水劑）進行封口并抹平。
附圖:外側水泥砂漿封堵
-

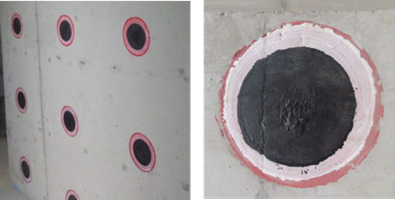

（五）待砂漿干燥后，用聚氨酯涂膜防水刷在對拉螺栓孔處，為方便驗收防止漏刷分3種不同顏色聚氨酯涂刷，第一遍為紅色涂刷，第二遍采用白色涂刷，第三遍采用黑色涂刷，形狀為直徑分別150mm、130mm、110mm的圓形。
附圖：涂刷聚氨酯防水涂料
（六）外墻保溫層采用專用粘接砂漿粘貼75mm厚擠塑板，面層抹5mm厚抗裂砂漿。
附圖：保溫層效果圖
-

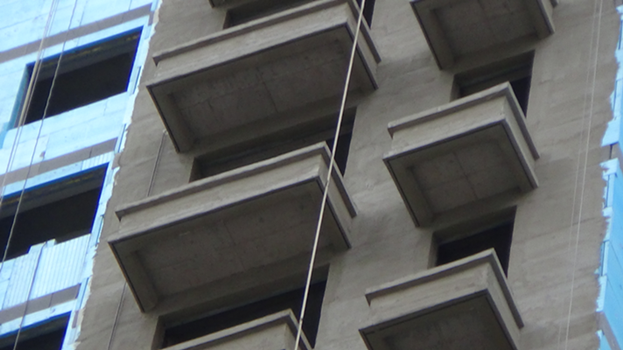

（七）外墻飾面層采用抗堿封閉底漆+裝飾底漆+真石漆噴涂+噴涂環保罩光清漆。
附圖：飾面層效果圖

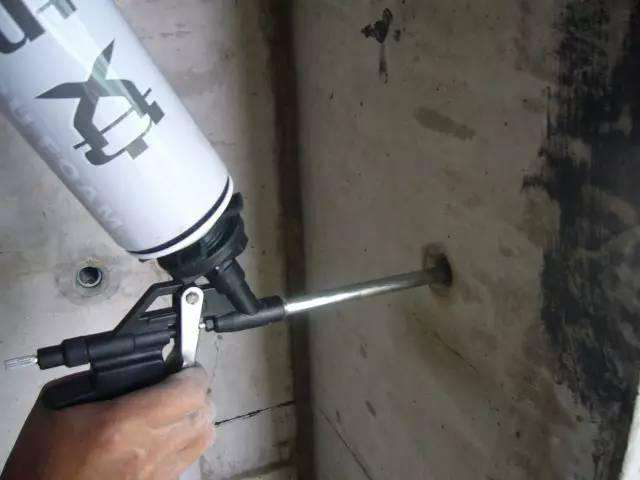

（八）墻體外側封堵完畢后，內側穿墻螺栓孔封堵采用發泡膠填充，將無機發泡劑管深入螺栓孔內部進行發泡灌注。
附圖：填充發泡劑

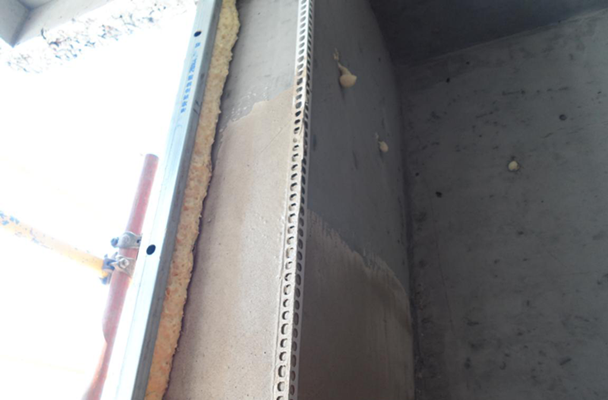

（九）待發泡劑凝固后，清理螺栓孔內多余發泡劑，距內墻表面40mm。
附圖：發泡膠外觀

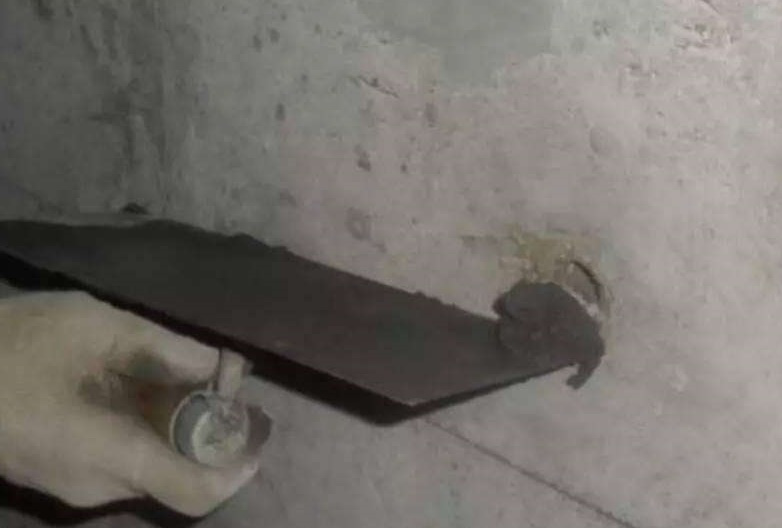

（十）距離內墻外表面40mm采用1:2干硬性水泥砂漿封內側。
附圖：內測水泥砂漿封堵

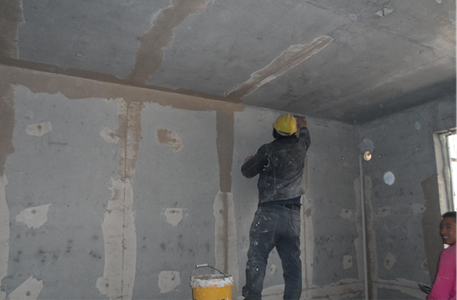

（十一）內側封堵完畢后，在螺栓孔口處刮3mm厚底層粉刷石膏先局部找平后再使用2mm厚面層粉刷石膏大面積刮平。
附圖：粉刷石膏施工
2、關鍵技術
（1）用鏟刀將露出墻面的PVC管清理干凈，孔眼周邊殘余灰漿清理，用毛刷掃凈。
（2）用于封堵的砂漿應集中攪拌，禁止直接在樓層上攪拌。
（3）堵塞前，將孔內垃圾、浮灰清理干凈，并由項目質量檢查員驗收合格后，方可進行下道工序施工。
（4）提前一天用水進行沖洗濕潤。
（5）正式施工前，先施工樣板；掛砂漿配合比牌，并標明各種材料的用量。
（6）填塞遇水膨脹止水球時，嚴格控制止水球與外墻面的距離，控制在20mm-30mm之間。
（7）封堵操作時，等先封堵的一頭砂漿凝固后方可灌漿封堵另一頭。
（8）封堵的砂漿必須養護，且拌制的砂漿必須及時用完。
3、操作要點
螺栓孔及孔眼四周清理→用直徑26mm的電鉆將孔眼擴成喇叭口形→外墻孔眼填塞遇水膨脹止水球→外墻抹水泥砂漿封堵→墻體內側發泡劑填充→清理螺栓孔內發泡填充劑→內墻螺栓口抹水泥砂漿封堵。
4、注意事項
嚴格按操作流程施工，特別是填塞遇水膨脹止水球時，嚴格控制止水球與外墻面的距離，控制在20mm-30mm之間；封堵操作時，等先封堵的一頭砂漿凝固后方可灌漿封堵另一頭；封堵的砂漿必須養護，且拌制的砂漿必須及時用完。
四、總體性能指標與國內外、集團公司內其他單位技術的比較
剪力墻模板加固留下的穿墻螺栓孔傳統的處理方法是用抹子將砂漿從穿墻螺栓孔兩端填入，然后抹平，但質量不能保證。采用高層住宅剪力墻螺栓穿墻孔膨脹封堵法，可解決外墻防水滲漏的問題，同時提高了外墻面的抗?jié)B整體性，保證墻面觀感質量，防風、防水性能。此施工方法技術可行，施工方便，值得推廣。
五、應用情況及經濟社會效益
1、經濟效益：同煤新苑住宅樓采用本施工方法后，解決了普通施工帶來的許多弊端，避免因滲水造成二次返工，增加后期維修工作費用，與普通穿墻眼封堵相比降低了工程造價，縮短了施工工期，加快了施工進度，以一棟24層高層住宅樓為例，采用此工法可縮短工期10天，取得經濟效益1.5萬元。同煤新苑一期住宅建設項目、二期住宅建設項目應用此工法共取得經濟效益80萬元。
2、 技術效益：通過采用此剪力墻穿墻螺栓孔膨脹封堵法的施工方法，提高了整個墻體的抗?jié)B、抗風性能，通過對同煤新苑住宅樓施工中及竣工后進行觀察未發現有墻體滲水、漏風等情況，因此采用此工法方便了施工過程，提高了施工質量，是一種技術可行的施工方法。
3、 社會效益：
通過該工法的應用實施，剪力墻穿墻螺栓孔膨脹封堵法的施工質量與同類工程對比，采用此工藝做法做出的墻面美觀，防風、防水性能好，得到建設單位和監理單位的好評。
4、環保節能效益
剪力墻穿墻螺栓孔膨脹封堵法的應用，既保證了封堵的施工質量，又減少了施工工藝過程數，保護了環境，節約了材料，達到環保節能的效果。
六、推廣應用前景
剪力墻結構形式已成為了高層建筑結構的首選，在施工過程中，剪力墻墻體模板采用拼裝式模板（木模、鋼模），剪力墻的表面平整度、結構尺寸等技術參數得到了很好的控制，然而整體抗?jié)B、抗?jié)B問題時有發生，極大影響了工程整體質量。我們總結出的高層住宅剪力墻螺栓穿墻孔膨脹封堵法很好地解決了施工中細節部分的處理，提高了墻體整體施工質量，抗?jié)B漏現象得到了有效控制，通過對同煤新苑住宅樓施工中及竣工后進行觀察未發現有墻體滲水、漏風等情況。此施工方法技術可行，工序簡單，施工質量有保證，有益于環保，值得推廣。
