一種井下用的鋼絲繩展繩裝置

項目參與人：王宇東  史建平  尹文強

1. 立項原因：

   煤礦井下運輸離不開調度絞車、回柱絞車、無極繩絞車、架空人車。為了井下安全，這些設備使用的鋼絲繩需要定期更換，在更換鋼絲繩時，需在巷道頂板打吊裝錨索，然后用吊鏈將鋼絲繩盤吊起，人工盤動繩盤展鋼絲繩，不僅費時費力而且存在不安全患。為此，需要設計加工一種實用安全的鋼絲繩展繩裝置。

2. 革新內容：

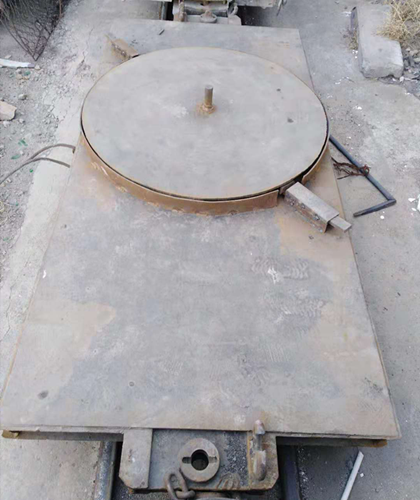

   利用現有的平板車，中間安裝一水平轉盤，轉盤四周均勻分布3組滾輪，每組滾輪利用2盤205軸承組裝，滾輪隨著轉盤轉動，主要作用是當轉盤放上鋼絲繩盤時可以保持轉盤轉動平穩。同時在轉盤兩側對稱安裝2個腳踏式制動裝置，作用是當鋼絲繩盤轉動過快時，可用腳踩制動桿，讓繩盤轉動減速。







3.  創新點：

1. 該裝置機械化程度提高，減少人力，降低勞動強度，確保安全。

2. 防止因鋼絲繩過放而打“死彎”現象的發生。

1. 效益及應用情況：

    使用該裝置換鋼絲繩，將鋼絲繩盤裝車固定，運輸下井到換繩地點，不需用重新卸車起吊即可展繩。每換一部絞車鋼絲繩可節省人工2個，節約換繩時間1小時，每個人工200元，換一部絞車可節約人工費400元；每年更換鋼絲繩約250次，可節約人工費10萬元；同時可有效避免傳統展繩時鋼絲繩打“死彎”現象，保證鋼絲繩的使用安全。
