山西省作為能源大省，積極推動智能化技術與煤炭產業融合發展，加快煤礦智化建設改造，擬將人工智能、5G通信、大數據技術引入煤礦智能化建設，推動煤礦裝備向智能化、高端化發展，建成多種類型、不同模式的智能化煤礦，基本實現采掘工作面無人或少人操作、煤礦重點崗位機器人作業，井下固定崗位無人值守與遠程監控，各系統智能化決策和自動化協同運行。山西省煤礦智能化建設目標：2020—2022年，推動10座智能化示范煤礦和50個智能化綜采示范工作面建設；2025年全省大型煤礦、災害嚴重煤礦及其他具備條件煤礦基本實現智能化；2030年各類煤礦基本實現智能化。
基于上述背景，山西華陽集團新能股份有限公司二礦（以下簡稱華陽二礦）開展智能化礦山建設工作，要實現基本智能化，建成智能感知、智能決策、自動執行的煤礦智能化體系。華陽二礦位于山西省陽泉市西北部，井田位于山西省沁水煤田的北部。井田東西走向長度8 km，南北傾向?qū)挾?/span>7.6km，井田面積為44.308 5 km2。目前保有地質儲量為4億t，可采儲量為1.7億t，剩余服務年限15年以上。
按照山西省能源局《全省煤礦智能化建設評定辦法(試行)》和《全省煤礦智能化建設基本要求及評分方法（試行)》對煤礦智能化建設提出的要求，結合華陽二礦智能化建設現狀，從智能化煤礦信息基礎設施、地質保障系統、主運輸系統、綜合保障系統等方面，對標智能化驗收要求，分析現有系統存在的問題與不足，提出升級改造建設的需求。
01
智能化煤礦信息基礎設施建設需求分析
數據中心
目前華陽二礦只有1個數據機房，始建于2013年，占地面積約80 m2 ，相比于本部其他煤礦，其基礎建設較為薄弱。數據機房核心網絡為千兆核心、百兆接入；共建設數據機柜17個，上架的網絡設備18臺，服務器70臺，硬盤錄像機20臺，機架冗余數量已經飽和；后備電源為116塊12 V、200 A·h，后備時間為2 h，已經不間斷運行達72 000 h，超出數據機房的服務年限，設備老化嚴重，故障率高。
2020年，華陽二礦就提出對數據中心進行升級改造的想法，但在原有數據機房的基礎上進行升級改造，存在2點問題：①升級改造周期較長，升級改造期內華陽二礦的信息化、自動化業務服務將全面中斷，影響正常安全生產管理；②機房物理空間飽和，周邊環境不具備擴建條件。因此，需要新建數據中心，以滿足本礦及集團公司對智能礦山建設的需求。
新建數據中心包括：①配置地面核心網絡設備，實現萬兆核心、千兆接入，具備網絡安全態勢感知、入侵檢測、漏洞掃描、日志審計，滿足網絡安全等級保護二級要求；②配置2臺主干出口路由器、2臺核心交換機、25臺接入交換機。
主干網絡升級
華陽二礦是全國煤炭行業特級質量標準化、現代化礦井，坐擁得天獨厚的資源賦存條件，是華陽集團特大型骨干礦井之一。華陽二礦工業環網系統采用千兆單環網絡架構，已運行近10年，為礦井生產綜合自動化平臺、人員定位、廣播系統、水文監測、虹膜系統、車輛定位、核子秤、礦壓監測、水風液、局部通風機監測、猴車巷鋼絲繩監控、防越級監控、水泵房自動化等系統提供數據傳輸服務。
隨著礦山生產工藝的發展、安全生產要求的演進，以及生產設備的網絡化、智能化發展，自動化控制、高清視頻、無線通信等技術逐漸向智能化發展，對網絡的高帶寬、低時延要求更加嚴格，對傳輸網絡要求更高。現有的千兆環網架構網絡，已運行近10年，部分設備老化，傳輸網絡可靠性降低，無法滿足智能化建設語音、視頻、監測監控數據的實時傳輸要求。因此，華陽二礦現有工業環網亟需升級，依據煤礦智能化要求建設萬兆核心網絡。
生產調度指揮中心大屏顯示系統
華陽二礦生產調度指揮中心面積265.6 m2 ，大屏幕顯示系統始建于2013年1月，現采用DLP拼接大屏，屏幕尺寸為11.8 m×4.4 m，已使用多年，顏色和亮度衰減嚴重，色差較大；而且DLP廠家也由于技術更新問題陸續退出該市場，配件及售后無法接續。此外，DLP顯示屏表面為復合玻璃幕，屏幕對面光照良好，容易造成嚴重的反光現象，導致調度中心工作人員無法正常通過大屏幕獲取正確的顯示內容。經調研，目前使用的DLP屏已損壞5塊，由于技術更新迭代的問題，DLP原廠家已停止生產，相關配件缺少。另外，有視頻監視器24塊矩陣分列大屏兩側，整體布局凌亂，其中4塊損壞不能正常顯示。因此，調度中心顯示大屏系統已經無法滿足華陽二礦智能礦山建設對高清、無拼縫、無色差、高穩定性、長壽命、顯示效果靚麗等綜合顯示方面的需求，需要重新建設。
智能綜合管控平臺
目前，建設新型現代化礦山成為煤炭企業提高礦山安全保障程度、實現高產高效、增加企業核心競爭力的必然途徑，更是科技興礦的重要發展方向。華陽二礦在逐步推動礦山綜合自動化與信息化管理，以及智能礦山建設進程。
在基礎設施建設方面，構建了數據中心、調度大屏、切片分組工業環網等；在專業子系統建設方面，建設了地測、通防、調度、機電等專業應用系統，安全監控、頂板壓力、水文監控、人員管理等監測監控系統，主副提升、輸送帶運輸、水泵房、變電所等生產自動化監控系統，以及井下廣播、無線通信系統等調度通信聯絡類系統。
但華陽二礦現有各專業子系統采用不同廠家各自制定的傳輸協議和接口標準，各系統之間無法互通和兼容，“信息孤島”現象十分嚴重，信息資源難以共享，監測系統、控制系統和管理系統不能實現聯動管控。從產業的角度看，目前煤礦行業安全生產軟硬件研發和服務保障系統相對落后，生產廠商的研發標準不統一，研發出的各系統難以滿足不同煤礦安全生產、技術升級以及智能分析的需要。因此，需要站在更高的科技與應用角度去規劃與提升礦山綜合自動化與信息化建設，真正推進智能礦山的建設工作，進而實現智能礦山樣板化與工程化。綜上所述，建設一套智能綜合管控平臺，解決信息孤島現場，以滿足智能礦山建設的需求顯得十分急切和必要。華陽二礦智能綜合管控平臺預期建設效果如圖1所示。

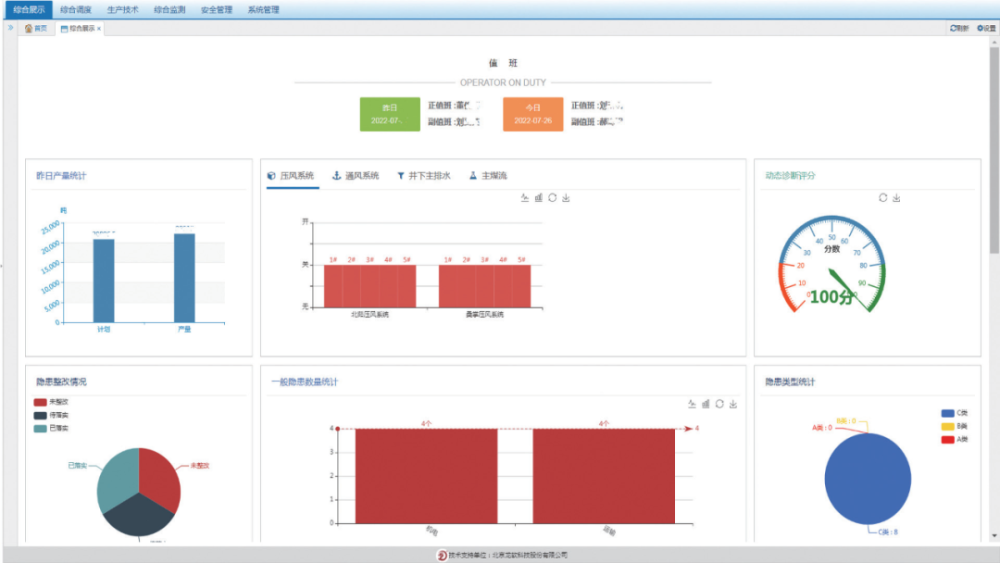

圖1 智能綜合管控平臺預期建設效果
02
地質保障系統建設需求分析
華陽二礦OMS平臺地測部分已經建立地測空間信息系統、一張圖協同管理系統、一張圖服務與應用系統、地測業務管理系統、地質透明化系統及水文監測系統集成；建立了地質數據庫、測量數據庫、圖形數據庫，實現了基于數據庫的自動成圖和協同更新功能，但是現有地測信息化系統不能滿足智能化建設要求，因此需要重新構建地質保障系統，在地質模型與應用及數據融合分析等方面優化改造，主要包括以下3點內容：
（1）在現有地質數據庫、測量數據庫的基礎上，重點解決礦井地質設備探測數據的存儲與應需要；完善空間數據庫的數據結構、數據接口等，開發空間數據庫服務功能，滿足為多系統提供數據共享的要求。
（2）在現有地測空間信息管理系統、協同一張圖系統、一張圖服務基礎上，完善C/S、B/S架構的空間信息可視化系統，對海量空間數據、屬性數據以及時態數據進行存儲、轉換、管理、查詢、分析和可視化。
（3）在礦井地質模型基礎上，重點進行采掘工作面多源數據集成與融合分析，基于地質勘查數據、井巷工程數據、井上井下鉆探、物探等數據，開發采掘工作面空間數據集成管理和高精度三維可視化系統，構建高精度采掘工作面模型，通過高精度三維地質模型局部動態修正技術，提高工作面地質模型的精度，為智能開采工作面的建設提供基礎的地理信息透明平臺支撐。華陽二礦地質保障系統預期建設效果如圖2所示。

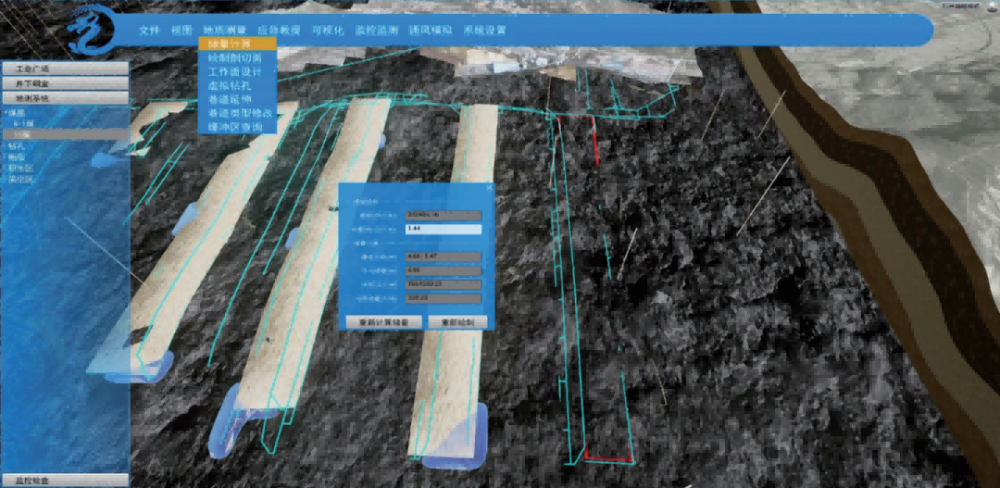

圖2 地質保障系統預期建設效果
03
主運輸系統建設需求分析
華陽二礦主運輸系統及主提升系統均采用帶式輸送機運輸方式。主運輸系統由西主運帶式輸送機及南主運帶式輸送機系統組成，運輸系統完善，且均已完成集控改造；主提升系統由東斜井帶式輸送機提升系統及西斜井帶式輸送機提升系統組成，且均已完成集控改造。主運輸系統及主提升系統單條帶式輸送機具備完善的傳感器、執行器及控制器，能夠?qū)崿F(xiàn)單設備的自動控制，具備完善的綜合保護裝置，裝設有防打滑、跑偏、堆煤、撕裂、斷帶、超速、輸送帶張緊力下降等保護裝置。此外，裝設溫度、煙霧監測裝置和自動灑水裝置，具備沿線急停閉鎖功能和遠程監控功能。但是，華陽二礦主運輸系統及主提升系統的集控系統相互獨立，沒有全運輸流程的集控系統，無法對主運輸全過程進行集中協同控制。
我國煤炭領域傳統產業模式正在經歷變革，煤礦帶式輸送機智能化、自動化水平持續提升。帶式輸送機自動化控制系統基于PLC控制設備，可實現設備變頻化、遠程控制集中化；利用5G、大數據、物聯網、人工智能等新一代信息技術，提升自動化控制系統功能，可實現主運輸系統及主提升生產系統在調度中心的遠程操作控制，從而達到無人值守、少人巡檢的目的，提高礦井運輸系統信息自動化水平，達到減員增效的目的。因此，華陽二礦主煤流運輸系統需要升級改造，實現煤流運輸全流程協同聯動管理，預期建設效果如圖3所示。

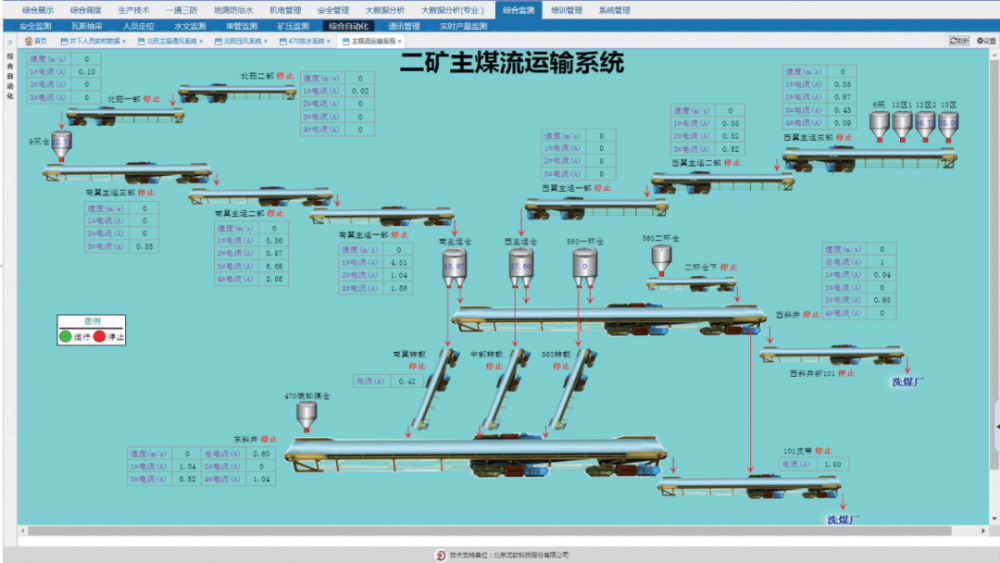

圖3 主煤流運輸系統預期建設效果
04
綜合保障系統建設需求分析
通風系統
華陽二礦共有南山、桑掌、北茹、龍門4對主要通風設備，均已完成集控系統改造，實現了對主通風機運行監測及控制功能，能夠滿足對主通風機運行工況的全面監測監控，但無法實現遠程監控。
井下局部通風機能夠?qū)崿F(xiàn)雙風機、雙電源自動切換，同時能夠根據環境監測結果實現風電閉鎖、瓦斯電閉鎖等功能，但不能實現遠程監控。井下風門為氣動就地控制，無法實現遠程監控。礦井尚未建設智能通風系統，無法實現通風網絡動態解算、預警、故障診斷分析、智能調風等功能。
因此，需要通過完善部分主通風機及井下局部通風機的信號傳輸和井下風門的集控系統改造，采集通風地點各類通風參數，建設礦井智能通風系統，可實現對通風設備的集中遠程控制及故障診斷分析，有效保障通風系統的安全可靠運行，切實增強礦井的安全風險預控管理能力，減少崗位值守人員。華陽二礦通風系統預期建設效果如圖4所示。

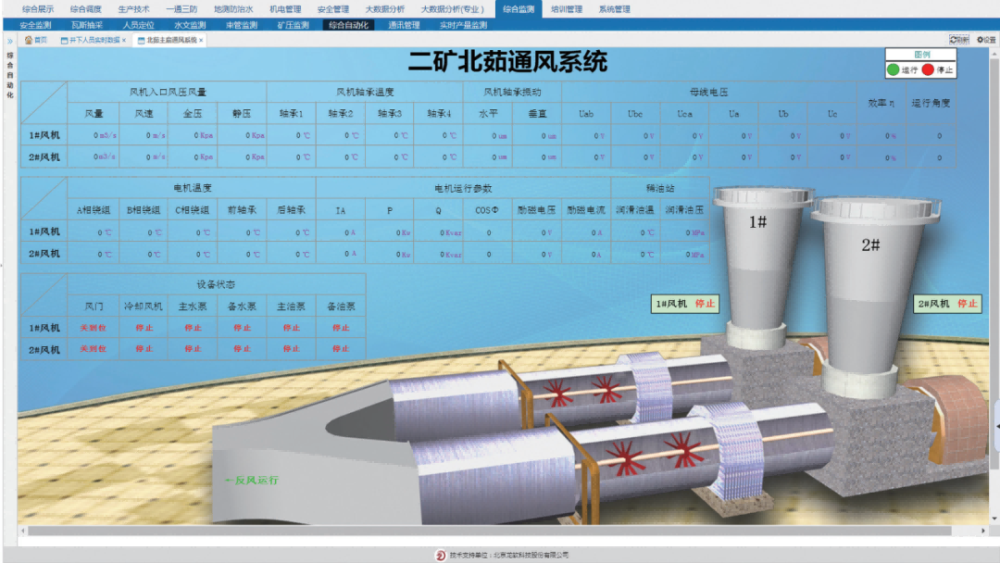

圖4 通風系統預期建設效果
排水系統
現有排水系統老化嚴重，靠人工操作管理，存在各種事故隱患，與煤礦智能化需求相關較大，需要進行設備改造和自動化控制改造，建設礦井智能排水在線監測監控系統，實現排水系統的無人值守，減少崗位工人數量，保障排水系統的安全穩定運行，減少由于人工操作失誤所導致的各類事故隱患。排水系統升級改造計劃如下：
（1）現有設備改造
更換現有手動閥門射流泵為電動閥門射流泵，共計3套；新增隔爆兼本安一體式閥門電動裝置共計9套，帶減速箱。
（2）自動化控制改造
水泵房新增1套煤礦井下排水自動化控制系統進行集控。信號接入工業環網至地面上位機排水管理系統，系統利用數據中心服務器進行組網，接入礦山綜合管控平臺，以實現遠程控制、無人值守。華陽二礦排水系統預期建設效果如圖5所示。

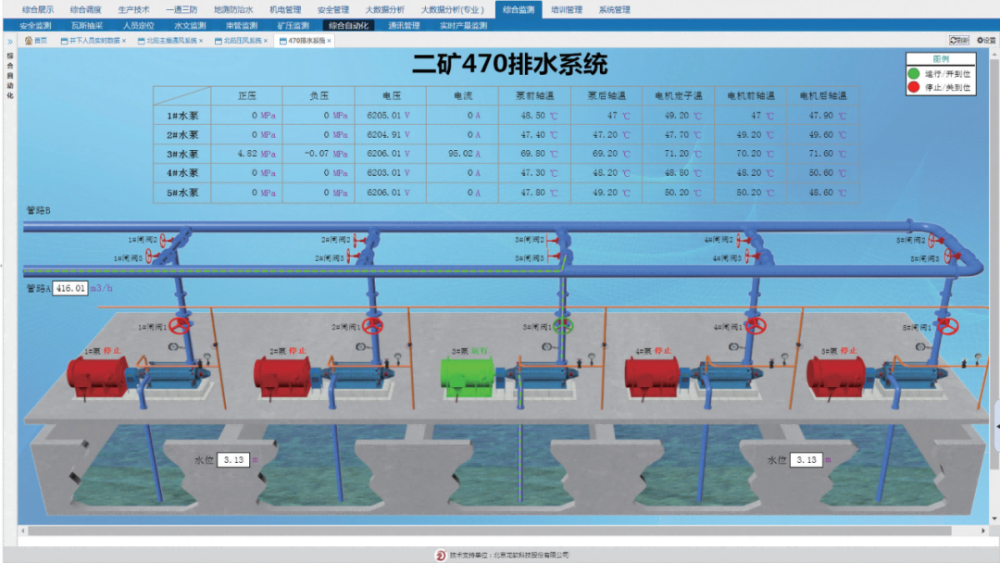

圖5 華陽二礦排水系統預期建設效果
供電系統
目前，華陽二礦的賽魚、桑掌降壓站電力監測系統已接回機電工區調度，但2個降壓站系統相互獨立，無法實現數據交互、集中展示。電能監測系統目前僅有地面電能監測，沒有井下電能監測系統。因此需要對現有電力監測系統進行升級，實現對全礦井所有變電站進行實時監控與電力調度。需要升級改造的內容包括：
（1）對機電工區調度主站監控系統進行升級改造，使其具備集中監控的功能，并將降壓站實時監測數據接入智能綜合管控平臺，實現在線監測功能。
（2）對桃南、北茹降壓站進行無人值守改造，并將實時數據傳回至機電工區調度主站監控系統，由調度主站監控系統實現對降壓站的監控功能，在電力調度中心就可以遠程控制降壓站內的高壓開關，具備無人值守的條件，降低人工成本，使用的電力監控系統滿足遙測、遙控、遙信、遙調功能，可實現實時數據的采集、電網實時運行狀態的監視與顯示，實現遠程控制與調節、事故報警、越限/變位報警、數據計算統計、工作信息登錄、自動化系統運行狀態監視、事故追憶等功能。
05
預期效益分析
按照煤礦智能化建設要求，華陽二礦梳理各系統建設需求，制定系統升級改造目標，預期效益分析如下：
（1）智能掘進工作面建成后，掘進系統每班崗位工可減少2~3人，按10個工作面合計，預計減員數量20~30人；綜采系統每班崗位工可減少3~5人，按3個工作面合計，減員數量9~15人。
（2）對現有帶式輸送機集控系統進行升級改造，實現多條搭接帶式輸送機的集中協同控制。利用現有的1套煤流監測系統，實現采區帶式輸送機的實時煤量監測等功能。帶式輸送機集控系統建設完成后，主運輸及主提升系統合計每班減少監控維護人員2名。
（3）礦井智能通風系統初步建成后，能夠?qū)崟r監測全礦井的通風狀況，通風設備可實現基于全礦井通風參數的智能調節，保證礦井通風系統穩定運行。4個主通風機站實現集中監測監控，每班可減少監控維護人員4名；局部通風機實現監測監控，每班可減少監控維護人員6名，通風系統合計每班可減少10人。
綜合上述各系統預期建設效果，每班可減少崗位工或巡檢工數量約74人。
06
結 語
筆者按照國家和山西省煤礦智能化建設要求，從智能化煤礦信息基礎設施、地質保障系統、主運輸系統、綜合保障系統等方面，分析了華陽二礦現有系統存在的問題與不足，為下一步智能化建設的設計和建設確定方向和目標，并對預期效益進行分析。華陽二礦智能化煤礦的建設，需要拓展智能化應用場景，逐步提高各個子系統的智能化水平，全面推進煤礦固定場所無人值守，關鍵環節實現機器人替代人工，有望實現智能化采煤工作面減人60%，入井人員數量減少10%~20%的目標。通過各種智能化設備的使用，由機器人逐步代替人力從事重體力勞動，不僅可以減少煤礦工人的勞動強度，還可以達到減員增產增效的目的。
